Sisäkäyttöinen AC korkeajännitetyhjiö katkaisija maadoituskytkimellä

Sisäkäyttöinen AC-suurjännitteinen tyhjiökatkaisin maadoituskytkimellä kiinalaiselta toimittajalta ja valmistajalta SanGao Electric on teknisesti järkevä ja kustannustehokas jakeluratkaisu. 12 kV:n ja 630 A:n nimellisjännitteellä ja 20 kA:n lyhytkestoisella laitteella tätä yksikköä käytetään 50 Hz:n kolmivaiheisten AC-järjestelmien piirien turvalliseen liittämiseen ja katkaisemiseen, jotka sopivat kaupunkien rengaspääyksiköihin, teollisuuden syöttökaappiin, muuntajatuloihin ja maaseudun jakelupisteisiin.

Lähetä kysely

Tuotteen Kuvaus

Sangaon AC-suurjännitteiset tyhjökuorman katkaisijat maadoituskytkimellä soveltuvat kolmivaiheiseen 50 Hz:n rengasverkkoon tai päätevirtalähteeseen ja teollisuuden sähkölaitteisiin. Sitä käytetään pääasiassa kuorman hallintaan ja oikosulkusuojaukseen. Kuormankatkaisin katkaisee ja katkaisee kuormitusvirran, suljetun piirin virran, kuormittamattoman muuntajan ja kaapelin latausvirran. Yhdistelmä voi katkaista minkä tahansa virran nimelliseen oikosulkuvirtaan asti. Suoraan vaikuttava eristysetäisyys ja valokaaren sammutuskammio on yhdistetty manuaalisesti ja sähköisesti. Ainutlaatuisen käyttömekanisminsa ansiosta valokaaren sammutuskammio kestää korkeaa jännitettä vain sulkemis- ja valmistushetkellä, mikä mahdollistaa pienen tilavuuden ja kevyen painon.

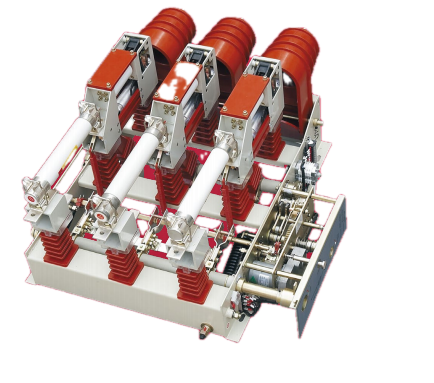

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Mikä on tyhjiökuorman katkaisija?

Tämä maadoituskytkimellä varustettu sisäkäyttöinen AC-korkeajännitetyhjiökatkaisin on kolmivaiheinen AC 50 Hz:n sisätilojen kytkinlaite rengasverkkoon, päätevirtalähteeseen ja teollisuuslaitteisiin. Yksikössä on tyhjökatkaisija valokaaren sammuttamiseen ja jousikäyttömekanismi (manuaalinen tai sähköinen). Valinnainen maadoituskytkin mekaanisella lukituksella ja maadoitussulkimella tarjoaa näkyvän eristyksen huoltoa varten. Kun kokoonpano on varustettu sulakkeilla, se katkaisee oikosulkuvirrat kytkimen nastatoiminnolla. Nimellisjännite 12 kV, nimellisvirta 630 A, lyhytkestoinen kestovirta 20 kA.

Tuotteen toiminnot

Kuormavirran kytkentä

Maadoituskytkimellä varustettu sisäkäyttöinen AC-korkeajännitetyhjiökatkaisija tuottaa ja katkaisee normaaleissa käyttöolosuhteissa jopa 630 A:n kuormitusvirtoja, jotka kattavat tyypilliset syöttö- ja muuntajakuormat.

Suljetun silmukan virrankytkentä

Vaihtaa suljetun silmukan virtoja rengasverkkokokoonpanoissa mahdollistaen kuorman siirron syöttölaitteiden välillä keskeyttämättä syöttöä loppupään asiakkaille.

Kuormittamattoman muuntajan virran kytkentä

Ulkona toimiva korkeajännitekatkaisijamme katkaisee ja katkaisee muuntajien tyhjävirtavirrat 1600 kVA:n kapasiteettiin asti, mikä vastaa jakelumuuntajien magnetoivaa syöttöä ja vakaan tilan viritysvirtatasoja.

Kaapelin latausvirran kytkentä

Tekee ja katkaisee kaapelin latausvirtoja maanalaisille tai ilmakaapeliosille, mikä mahdollistaa kaapelinsyöttölaitteiden jännitteen kytkemisen ja katkaisun.

Oikosulkusuojaus (sulakkeilla)

Kun sulakkeisiin on määritetty virtaa rajoittavat sulakkeet, sulakkeen napamekanismi käynnistää kytkimen laukaisutangon ja avaa kaikki kolme vaihetta vian havaitsemisen jälkeen. Kokoonpano voi katkaista minkä tahansa virran nimelliseen oikosulkuarvoon asti, mikä tarjoaa toissijaisen suojakerroksen, jossa ylävirran katkaisijat tai releet ovat ensisijaisia vianpoistolaitteita.

Huoltoeristys

Integroitu maadoituskytkin, kun se on suljettuna, tarjoaa näkyvän maadoitusliitännän kuorman puolella. Maadoitussuljin estää fyysisesti pääsyn jännitteisiin osiin, jolloin huoltohenkilöstö voi tarkistaa eristyksen ja työskennellä turvallisesti loppupään laitteissa.

Kuormituskatkaisin vs. tyhjiökatkaisin

Ominaisuus	Load Break -kytkin (tämä laite)	Vacuum Circuit Breaker (VCB)
Normaali kuormitusvirran kytkentä	Kyllä	Kyllä
Oikosulkuvikavirtakatkos	Ei (vain sulakeyhdistelmällä)	Kyllä (katkaisukykyyn asti)
Integroitu maadoituskytkin	Vakiovaihtoehto	Ei tyypillistä; tarvitaan erillinen maadoituskytkin
Tyypillinen sovellus	Syöttö, rengaspää, muuntajan tuloliitäntä, jossa vikasuoja on ylävirtaan	Pääsuojaus syöttölaitteille ja muuntajille
Maksaa	Alentaa	Korkeampi

Tekniset parametrit

Parametri	Arvo	Tulkinta
Nimellisjännite	12 kV	Yhteensopiva standardien 10-12 kV jakeluverkkojen kanssa maailmanlaajuisesti.
Nimellisvirta	630 A	Tukee tyypillisiä syöttö- ja muuntajakuormia 10 MVA asti 10 kV jännitteellä.
Lyhytkestoinen virta	20 kA (4 s)	Pystyy kuljettamaan vikavirtaa, kunnes ylävirran suojaus poistaa vian.
Maadoituskytkin	Valinnainen (merkitty D)	Tarjoaa integroidun maadoituksen valmistuskapasiteetilla.
Toimintamekanismi	Jousimekanismi (merkitty /T)	Tukee manuaalista ja sähköistä käyttöä; kentällä todistettu luotettavuus.

Rakennesuunnittelu

Suoravaikutteinen eristysetäisyys ja valokaaren sammutuskammio
Erotusrako ja alipainekatkaisin on mekaanisesti yhdistetty toimimaan yhdellä liikkeellä. Näin varmistetaan, että näkyvään katkokseen liittyy aina täysin auki oleva katkaisija.

Ajomekanismi

Katkaisija saa jännitteen vain sulkemis- ja avautumishetkellä, mikä vähentää alipainekammion sähköistä rasitusta. Tämä mahdollistaa pienemmän katkaisijakoon ja pidentää koskettimen käyttöikää.

Maadoitus suljin

Kiinteän ja liikkuvan kontaktiputken väliin on sijoitettu metallisuljin, joka on lukittu maadoituskytkimeen. Kun maadoituskytkin on kiinni, suljin eristää jännitteiset osat fyysisesti ja tarjoaa näkyvän ja todennettavan maadoituksen huoltoa varten.

Mekaaninen lukitus

Estää maadoituskytkimen sulkeutumisen, elleivät pääkoskettimet ole auki, ja estää pääkoskettimien avaamisen, kun maadoituskytkin on kiinni.

Sovelluskentät

Sisätiloissa olevalla AC-korkeajännitetyhjiökatkaisijalla maadoituskytkimellä on erinomaiset yhteensopivuus:

1. Urban ring-main units (RMU:t) osiointiin ja kuormanvaihtoon.

2. Muuntajien tulopaneelit ja syöttökaapit teollisessa jakelussa.

3. Päätesyöttöpisteet säteittäisissä verkoissa.

4. Maaseudun jakeluverkot – yksikköä voidaan käyttää pitkien syöttöjohtojen osiointiin, mikä vähentää katkosalueita ja mahdollistaa jännitteen säätelyn kondensaattoriryhmäkytkennällä.

5. Sisäasennukset metallisuljetuissa kojeistoissa; tyhjiötekniikka eliminoi SF6-kaasun käytön ja siihen liittyvät ympäristöongelmat.

Yritysprofiili ja tuotantokyky

Laitos: 10 MU:n (6 667 m²) tontti Liushissa, Zhejiangin osavaltiossa, jossa on 10 000 m² tuotantoalaa.

Työvoima: 120 työntekijää, mukaan lukien 20 keskitason ja ylemmän tason teknistä ammattilaista. Rekisteröity pääoma 81,68 miljoonaa RMB, taseen loppusumma noin 200 miljoonaa RMB.

Sertifikaatit: ISO 9001:2008 (laatu), ISO 14001 (ympäristö), ISO 45001 (työterveys ja -turvallisuus).

Prosessin ohjaus: ERP-järjestelmä materiaalin hankintaan, valmistukseen ja jäljitettävyyteen. Rutiinitestit sisältävät dielektrisen kestävyyden, mekaanisen toiminnan ja kosketusresistanssin tarkastukset jokaisessa yksikössä.

Tekniset kumppanuudet: Yhteistyötä Xi'an Senyuanin, Beijing Electrical Research Instituten ja Xi'an High Voltage Research Instituten kanssa tyyppitestauksessa ja standardien noudattamisessa.

FAQ

Kysymys 1: Voiko tämä sisäilman AC-suurjännitetyhjiökatkaisija maadoituskytkimellä korvata tyhjiökatkaisijan?
Ei. Se on suunniteltu vain kuorman vaihtoon. Oikosulkusuojausta varten se on yhdistettävä sulakkeisiin tai luotettava ylävirran katkaisijoihin.

Q2: Mitä huoltoa tyhjiökatkaisija vaatii?
Tyhjiökatkaisin on tiivis ja huoltovapaa. Rutiinitarkastukset sisältävät mekaanisen toiminnan, voitelun ja lukituksen tarkastuksen.

Q3: Onko maadoituskytkin vakio vai valinnainen?
Maadoituskytkin on valinnainen (merkitty D). Kun se on määritetty, se on mekaanisesti lukittu pääkoskettimiin turvallisen huollon takaamiseksi.

Q4: Mikä on tyypillinen läpimenoaika ja räätälöintimahdollisuus?
Vakioyksiköt jousimekanismilla ja maadoituskytkimellä toimitetaan 4-6 viikon kuluessa. Räätälöidyt (apukoskettimet, kiinnitys, mekanismimuutokset) ovat saatavilla pyynnöstä.

Tekniset parametrit

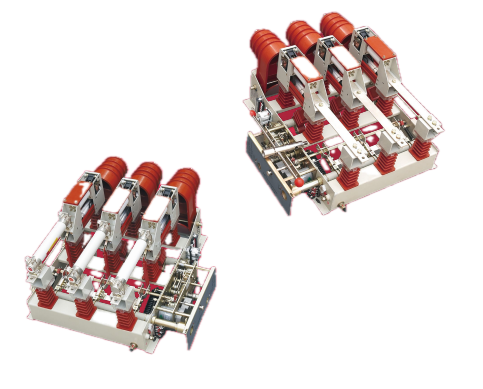

Voit tarkistaa kaksi versiota parametritietojen versiosta käsikärrytyypin tyhjökuormituskatkaisijalle ja irrotuskytkinyhdistelmälle alta:

Sangaon AC-korkeajännitetyhjiökuorman katkaisija maadoituskytkimellä soveltuu kolmivaiheiseen AC50Hz rengasverkkoon tai päätevirtalähteeseen ja teollisuuden sähkölaitteisiin, sitä käytetään pääasiassa kuormituksen ohjaukseen ja oikosulkusuojaukseen. Kuormankatkaisin katkaisee ja katkaisee kuormitusvirran, suljetun piirin virran, kuormittamattoman muuntajan ja kaapelin latausvirran. Yhdistelmä voi katkaista minkä tahansa virran nimelliseen oikosulkuvirtaan asti. Suoraan vaikuttava eristysetäisyys ja valokaaren sammutuskammio on yhdistetty manuaalisesti ja sähköisesti. Ainutlaatuisen käyttömekanisminsa ansiosta valokaaren sammutuskammio kestää korkeaa jännitettä vain sulkemis- ja valmistushetkellä, mikä mahdollistaa pienen tilavuuden ja kevyen painon.

Ei.	Tuote	Yksikkö	SG25-12D/T630-20	SG25-12DR/T125-31.5
1	Nimellisjännite	KV	12	12
2	Nimellistaajuus	HZ	50	50
3	Nimellisvirta	A	630	125
4	1 min tehotaajuuden kestojännite Salamaimpulssin kestojännite	KV	Valokaarisammutuskammion avautumisetäisyys: 30, vaiheesta vaiheeseen 42; eristysetäisyyden yli 48 Vaiheesta vaiheeseen 75; eristysetäisyyden yli 85	Valokaarisammutuskammion avautumisetäisyys: 30, vaiheesta vaiheeseen 42; eristysetäisyyden yli 48 Vaiheesta vaiheeseen 75; eristysetäisyyden yli 85
5	Nimellisdynaaminen virta (huippu)	KA	50	-
6	4S lämpöstabiilisuusvirta	KA	20	-
7	Nimellinen aktiivinen kuorman katkaisuvirta	A	630	125
8	Nimellinen suljetun silmukan katkaisuvirta	A	630	125
9	Nimellinen latauskaapelin katkaisuvirta	A	10	10
10	Kuormittamattoman muuntajan katkaisukyky	KVA	1250	1250
11	Nimellinen oikosulkuvirta	KA	-	31.5
12	Nimellinen siirtovirta, nimellinen vastaanottovirta	A	-	2000
13	Sulakkeen malli	-	SDLAJ-12	SFLAJ-12
14	Hyökkääjän lähtöenergia	J	-	2-5 (Keskitaso)
15	Nimellinen oikosulkuvirta	KA	50	50
16	Maadoituskytkimen nimellisdynaaminen virta	KA	50	50
17	Maakytkimen 2S lämpöstabiilisuusvirta	KA	20	20
18	Apupiirin nimellisjännite	V	AC/CD220;110	AC/CD220;110
19	Mekaaninen käyttöikä	-	10000	10000

Yleiskuvaus ja asennuskoko ja komponenttien erittely

Ei.	Komponentti
1	Kiinteä kontakti
2	Eristävä kansi
3	Suljin
4	Alusta
5	Tyhjiökaarisammutuskammio
6	Ohjauslevy
7	Sulake
8	Energian varastointiakseli
9	Maadoituskytkimen akseli
10	Käyttöpaneeli
