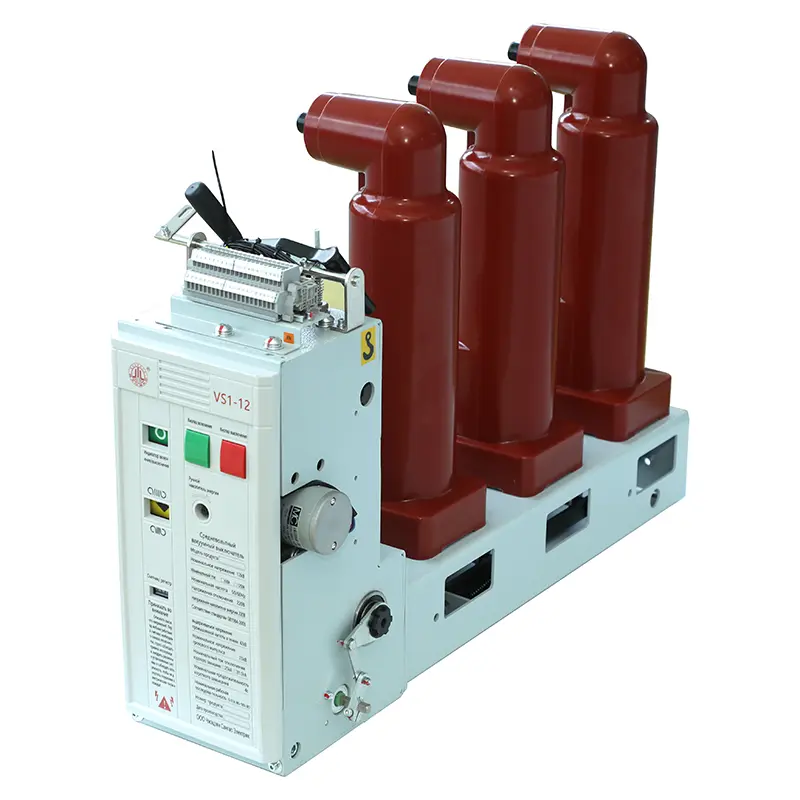

Tiedätkö tärkeimmät seikat sivulle asennetun sisäimurikatkaisijan asennuksessa?

Koska ydin suojalaite sähköjärjestelmän, asennuksen laatuaSivulle asennettu sisätilojen tyhjiökatkaisinvaikuttaa suoraan sen käyttöturvallisuuteen ja käyttöikään. Rakennusvaiheessa on ehdottomasti noudatettava teknisiä tietoja ja keskityttävä seuraaviin seikkoihin:

1. Ympäristöarviointi ja valmistelu

Ympäristövaatimukset: Sivulle asennetun sisätyhjiön katkaisijan asennusympäristön on oltava puhdas, kuiva (suhteellinen kosteus ≤ 85 %, ei kondensaatiota), hyvin ilmastoitu, eikä siinä saa olla syttyviä, räjähtäviä, syövyttäviä kaasuja ja johtavaa pölyä. Ympäristön lämpötilaa on valvottava tarkasti sallitulla alueella -5°C - +40°C. Tilavaraus: Varmista, että jakelukaapissa on riittävästi tilaa katkaisijan mittojen, käyttökahvan kantomatkan (esteetön sulkeminen/avaaminen) ja määrättyjen valokaariturvaetäisyysvaatimusten täyttämiseksi (katso tuotteen käsikirja). Kaapin oven tulee olla täysin avattavissa helpon huollon vuoksi. Perustuksen tarkastus: Asennustelineen on oltava tukeva, tasainen ja vaakasuora, riittävän jäykkä ja luja kestämään katkaisijan toiminnan ja oikosulkuvoimien vaikutukset. Kaapin rakenteessa ei saa olla muodonmuutoksia ja asennusreiät on kohdistettava tarkasti.

2. Tarkka asennus ja turvallinen kiinnitys

Nosto ja käsittely: Käytä asianmukaisia ​​nostolaitteita ja käsittele katkaisijaa varovasti välttäen liiallista tärinää ja iskuja. Älä nosta tai vedä eristystankoa tai käyttökahvaa. Tarkka sijoittaminen: Työnnä katkaisijan runko tarkasti kiinnityskiskoon tai kannattimeen varmistaen, että se on täysin kohdakkain kiinnitysreikien kanssa. Varma kiinnitys: Käytä pultteja, aluslevyjä ja lukituselementtejä (kuten jousialuslevyjä ja lukkomuttereita), jotka täyttävät valmistajan vaatimukset ja täyttävät määritellyn kiristysmomentin, kiristäen ne tasaisesti ja vinottain vaiheittain. Kaikki löysyys lisää käyttövärähtelyä ja vaarantaa turvallisuuden.

3. Luotettavat sähköliitännät

Virtakisko/kaapeli yhteensopivuus: Kytkentäkisko tai kaapelin tekniset tiedot on suunniteltava vastaamaan katkaisijan nimellisvirran ja oikosulkukestävyyttä, ja liitäntäpintojen on oltava sileitä ja puhtaita. Kosketuspinnan valmistelu: Poista perusteellisesti kaikki oksidikerros tai lika johtimien liitospinnoilta. Levitä runsas määrä korkealaatuista johtavaa rasvaa (sähköyhdisterasva) vähentääksesi merkittävästi kosketusvastusta ja estääksesi hapettumisen. Vääntömomentin hallinta: Tämä on ratkaisevan tärkeää! Käytä kalibroitua momenttiavainta kiristääksesi kaikki liitäntäpultit, mukaan lukien tulo- ja lähtöliitännät, tarkasti katkaisijan valmistajan ilmoittamaan momenttiin. Liiallinen kiristäminen voi aiheuttaa huonon kosketuksen ja ylikuumenemisen, kun taas liiallinen kiristäminen voi vahingoittaa liittimiä tai kierteitä.

4. Toimintamekanismin tarkastus

Manuaalisen toiminnan tarkistus:Sivulle asennettu sisätilojen tyhjiökatkaisintäysin jännitteetön, suorita toistuvasti hitaita manuaalisia lataus-, sulkemis- ja avaamistoimintoja varmistaaksesi sujuvan ja joustavan toiminnan, ei takertumista tai epänormaalia melua ja tarkan ja selkeän asennon ilmaisun (auki/kiinni/lataus). Apukytkimen tarkastus: Tarkista, että apukytkimen on/off-tila (normaalisti auki/kiinni) vastaa tarkasti pääkytkimen asentoa ja että johdotus on oikea ja turvallinen.

5. Asennuksen jälkeinen toiminnallinen käyttöönotto

Eristystesti: Käytä megaohmimittaria, joka vastaa laitteen nimellisjännitettäSivulle asennettu sisätilojen tyhjiökatkaisinpääpiirin eristysresistanssin testaamiseen maahan ja vaiheiden välillä määräysten mukaisesti (esim. pääpiiri: 1000V alue, ≥100MΩ). Mekaanisten ominaisuuksien mittaus (jos olosuhteet sen sallivat): On suositeltavaa käyttää erityisiä instrumentteja parametrien, kuten avautumis-/sulkeutumisajan, nopeuden, koskettimen avautumisetäisyyden, yliliikkeen, pomppimisajan, synkronisuuden jne. mittaamiseen (esimerkiksi koskettimen avautumisetäisyyden tulisi yleensä olla alueella 8±1 mm). Tietoja tulee verrata tehdasraporttiin ja hyväksyttävän poikkeaman sisällä. Tyhjäkäyttötesti: Ennen kuin lopullinen teho kytketään päälle, suorita useita sähkötoimia (sulkeminen ja avaaminen) toiminnan luotettavuuden ja asennonosoituksen oikeellisuuden varmistamiseksi. Suojaus- ja signaalipiirin todentaminen: Simuloi signaaleja kytkentälogiikan ja signaalinsiirron tarkkuuden testaamiseksi katkaisijan, releen suojauslaitteen ja keskussignaalijärjestelmän välillä.
