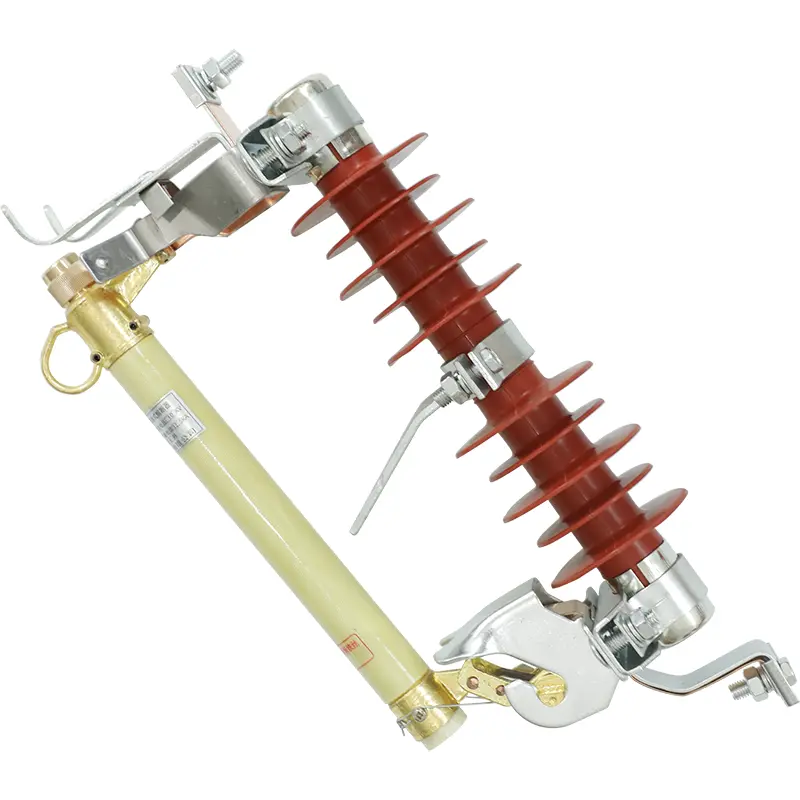

Kuinka ulkona käytettävä korkeajännitesuojakytkimen pudotussulake voi parantaa turvallisuutta ylävirranjakelussa

Abstrakti:Luotettava vikasuojaus on välttämätön ilmavirranjakelujärjestelmissä, erityisesti kun muuntajat, haarajohdot ja teollisuussyöttimet ovat alttiina ylikuormituksille, oikosuluille, tuulelle, sateelle ja lämpötilan muutoksille. AnUlkoinen korkeajännitesuojakytkimen pudotussulaketarjoaa käytännöllisen yhdistelmän ylivirtasuojaa ja näkyvää mekaanista eristystä. Suunnitellut ja valmistanutSangao, tämä suojalaite on suunniteltu ulkokäyttöön, jossa luotettava vian keskeytys ja suoraviivainen huolto ovat kriittisiä.

Sisällysluettelo

1. Miksi ulkona käytettävä korkeajännitesuojakytkin on tärkeä sulake?
2. Kuinka irrotettava sulake toimii?
3. Mitkä ovat suojakytkimen tärkeimmät ominaisuudet?
4. Mitä ympäristöolosuhteita se kestää?
5. Missä käytetään ulkona käytettävää korkeajännitesuojakytkimen sulaketta?
6. Miten laadunvalvonta parantaa tuotteen luotettavuutta?
7. Mitä ostajien tulee ottaa huomioon valitessaan Drop-out-sulaketta?
8. Usein kysytyt kysymykset

Miksi ulkona käytettävä korkeajännitesuojakytkin on tärkeä sulake?

Ilmanjakeluverkot toimivat ympäristöissä, joissa sähkölaitteet voivat altistua odottamattomille kuormituksille, oikosuluille, myrskyille, voimakkaille tuulille ja muille ulkoisille olosuhteille. Vika, jota ei eroteta nopeasti, voi levitä jakeluverkon läpi ja vahingoittaa muuntajia, johtimia, kytkimiä ja muita kalliita laitteita.

AnUlkoinen korkeajännitesuojakytkimen pudotussulaketarjoaa erillisen suojauspisteen näille järjestelmille. Kun liiallinen virta aiheuttaa sulakeelementin sulamisen, virran kulku katkeaa. Samanaikaisesti sulakekokoonpano putoaa mekaanisesti pois kosketusasennostaan, jolloin syntyy näkyvä ilmarako.

Tämä sähkökatkon ja fyysisen eristyksen yhdistelmä tarjoaa useita käytännön etuja:

• Suojaa jakelumuuntajia vahingollisilta ylivirtaolosuhteilta.
• Auttaa eristämään paikalliset viat ilmajohdoissa.
• Antaa selvästi näkyvän osoituksen, että sulake on toiminut.
• Tukee nopeampaa vian tunnistamista ja huoltoa.
• Käyttää suhteellisen yksinkertaista mekaanista toimintaperiaatetta.
• Tarjoaa käytännöllisen suojaratkaisun ulkokäyttöön.

Sähköurakoitsijoille ja sähköhankintatiimeille, jotka etsivät akorkeajännitteisten sulakkeiden toimittaja, näiden ominaisuuksien ymmärtäminen on tärkeää arvioitaessa pitkäaikaisen suojan suorituskykyä.

Kuinka irrotettava sulake toimii?

Irrotettavan sulakkeen toimintaperiaate on yksinkertainen, mutta erittäin tehokas. Sulakeelementti kuljettaa normaalia käyttövirtaa samalla kun se pysyy ehjänä oikein valituissa sähköolosuhteissa. Kun ylikuormitus tai vikavirta ylittää sulakeelementin suunnitellun käyttötason, elementti sulaa ja katkaisee piirin.

Mekaaninen pudotustoiminto tulee tällöin erityisen tärkeäksi. Sangaon suunnittelussa käytetään jousitettua vipuvartta ja kiristettyä sulakekokoonpanoa. Kun sulake-elementti sulaa, mekaaninen jännitys vapautuu. Sulakeyksikkö liikkuu ulospäin ja alaspäin jättäen näkyvän fyysisen eron jännitteisen koskettimen ja sulakeputken välille.

Tämä luo kaksi tärkeää suojatulosta:

1. Sähkökatkos:Sulanut sulake katkaisee virran kulkureitin.
2. Näkyvä eristys:Sulakeputki putoaa käyttöasennostaan, jolloin huoltohenkilöstö tunnistaa käytetyn suojakohdan helpommin.

Verrattuna suojajärjestelyihin, joissa vikaantunut sulake voi jäädä fyysisesti lähelle alkuperäistä kosketuskohtaansa, positiivinen pudotustoiminto voi tehdä vian tunnistamisesta helpompaa huoltohenkilöstölle.

Mitkä ovat suojakytkimen tärkeimmät ominaisuudet?

Laadukkaassa ulkosuojalaitteessa tulee yhdistää sähköinen toimivuus mekaaniseen lujuuteen ja ympäristön kestävyyteen. Sangao Outdoor High Voltage Switch Drop-out Fuse -sulake sisältää useita ominaisuuksia, jotka on tarkoitettu yleiskäyttöön.

Näiden ominaisuuksien yhdistelmä tekee laitteesta erityisen sopivan sovelluksiin, joissa suojaus, näkyvyys, huollettavuus ja mekaaninen kestävyys ovat kaikki tärkeitä näkökohtia.

Mitä ympäristöolosuhteita se kestää?

Ulkona olevien sähkösuojalaitteiden tulee toimia luotettavasti muuttuvista ympäristöolosuhteista huolimatta. Sangaon julkaisemien tuotetietojen mukaan ulkokäyttöön tarkoitettu korkeajännitesuojakytkimen pudotussulake on suunniteltu määriteltyjen ympäristökäyttökriteerien mukaan.

Nämä parametrit ovat erityisen tärkeitä ulkojakeluprojekteissa työskenteleville ostajille. Ennen hankintaa insinöörien tulee aina tarkistaa todelliset työpaikan olosuhteet, järjestelmän jännite, virtavaatimukset, asennuskokoonpano, korkeus ja sovellettavat paikalliset sähköstandardit varmistaakseen, että valittu laite on määritetty oikein.

Missä käytetään ulkona käytettävää korkeajännitesuojakytkimen sulaketta?

Pudotussulakkeen tärkein etu on sen kyky tarjota paikallista ylivirtasuojaa ilman liian monimutkaista suojajärjestelyä. Tämä tekee siitä hyödyllisen useissa yleiskustannusten jakeluskenaarioissa.

Pylväsasennetun muuntajan suojaus

Sähköpylväisiin asennetut jakelumuuntajat vaativat suojauksen muuntajan tai alavirran piirien vikoja vastaan. Korkeajännitepuolelle voidaan asentaa irrotussulake erillisen suojapisteen muodostamiseksi. Vakavan ylivirtatilanteen ilmetessä sulake toimii ja erottaa muuntajan jännitteestä.

Maaseudun ja pitkän matkan haaralinjat

Pitkät ilmajohdot voivat sisältää useita haarapisteitä ja palvella maantieteellisesti hajallaan olevia kuormia. Suojauksen asentaminen strategisiin paikkoihin auttaa eristämään paikalliset ongelmat sen sijaan, että jokainen vika vaikuttaisi suurempaan osaan verkkoa.

Teolliset jakelusyöttimet

Kaivoslaitokset, tuotantolaitokset ja muut teollisuuslaitokset voivat käyttää ilmajohtoja sähköasemien tai jakelulaitteiden toimittamiseen. Sopivasti määritetty sulake voi tarjota ensisijaisen oikosulkusuojan ja ylivirtasuojan näille tulopiireille.

Outdoor Utility Infrastructure

Koska laite on suunniteltu ulkoasennukseen, sitä voidaan harkita sähköpylväissä ja muissa julkisissa jakelupaikoissa, joissa suojalaitteiden on kestettävä ympäristökuormitusta ja silti oltava käytettävissä tarkastuksia ja huoltoa varten.

Miten laadunvalvonta parantaa tuotteen luotettavuutta?

Mekaaninen johdonmukaisuus on erityisen tärkeä sulakkeelle, koska sähkösuojaus on vain yksi osa sen toiminnasta. Sulakkeen on myös toimittava mekaanisesti tarkoitetulla tavalla varokeelementin sulamisen jälkeen.

Sangao ilmoittaa, että sen ulkokäyttöön tarkoitettujen kytkinlaitteiden valmistus noudattaa ISO9001-laatukehystä. Tämän tyyppisten suojalaitteiden tuotantoprosessi sisältää mekaanisen kohdistuksen tarkastukset, jousijännityksen kalibroinnin ja jatkuvan virrankulutuksen testauksen.

Hankintaryhmien laadunvalvontaa tulee siksi arvioida useista näkökulmista:

• Sähköinen suorituskyky:Varmista, että sulakeelementti ja virta vastaavat aiottua järjestelmää.
• Mekaaninen toiminta:Tarkista luotettava pudotustoiminto sulakkeen käytön jälkeen.
• Eristysrakenne:Tarkista eristysosien eheys ja kestävyys.
• Pääteliitäntä:Varmista sopiva johtimien yhteensopivuus ja turvalliset sähköliitännät.
• Ympäristösoveltuvuus:Yhdistä tuotteen käyttöolosuhteet asennuspaikan kanssa.
• Tuotannon johdonmukaisuus:Valitse valmistaja, jolla on vakiintuneet tarkastus- ja laadunhallintamenettelyt.

Nämä näkökohdat auttavat muuttamaan peruskomponenttien hankinnan täydelliseksi suojajärjestelmäpäätökseksi.

Mitä ostajien tulee ottaa huomioon valitessaan Drop-out-sulaketta?

Ulkokäyttöisen korkeajännitesuojakytkimen pudotussulakkeen valitsemisen ei pitäisi perustua pelkästään hintaan. Sähköinen yhteensopivuus ja käyttöolosuhteet tulee arvioida ensin.

1. Järjestelmän jännite:Varmista ilmajakeluverkon vaatima nimellisjännite.
2. Nykyinen arvosana:Valitse normaalille kuormitukselle ja odotettavissa oleville vikaolosuhteille sopiva sulakeelementti.
3. Asennusympäristö:Arvioi lämpötila, tuuli, korkeus, seismiset olosuhteet ja altistuminen säälle.
4. Muuntajavaatimukset:Jos käytetään muuntajan suojaukseen, sovita sulakkeen ominaisuudet muuntajan kapasiteetin ja suojausvaatimusten kanssa.
5. Johtimen yhteensopivuus:Tarkista liittimen rakenne ja johtimien mitat ennen asennusta.
6. Huoltovaatimukset:Mieti, tarjoaako keskeyttämismekanismi riittävän näkyvyyden ja saavutettavuuden paikallisille huoltotiimille.
7. Valmistajan ominaisuudet:Arvioi valmistuskokemusta, laadunhallintaa, testausmenettelyjä ja teknistä tukea.

Kansainvälisille ostajille, jotka etsivät aKiinalainen korkeajännitesuojalaitteiden valmistaja, Sangao tarjoaa valikoiman suurjännitejakelutuotteita, jotka kattavat suojauksen, kytkennän, eristyksen ja niihin liittyvät sovellukset.

Usein kysytyt kysymykset

Mikä on ulkona käytettävä korkeajännitesuojakytkimen sulake?

Se on ulkokäyttöinen korkeajännitesuojalaite, joka on suunniteltu katkaisemaan liiallinen virta ja erottamaan sulakekokoonpanon kosketuksestaan ​​sulakeelementin toiminnan jälkeen. Sitä käytetään yleisesti muuntajien, haaralinjojen ja ilmajakelulaitteiden suojaamiseen.

Miksi sulakeputki putoaa vian jälkeen?

Pudotustoiminto antaa näkyvän fyysisen osoituksen siitä, että sulake on toiminut. Kun sulake-elementti sulaa, käyttökokoonpanon mekaaninen jännitys vapautuu, jolloin sulakeyksikkö voi liikkua alaspäin ja muodostaa ilmaraon.

Voiko tätä sulaketta käyttää napa-asennettaviin muuntajiin?

Kyllä. Pylväsasennetut jakelumuuntajat ovat yksi tämän tyyppisten suojalaitteiden ensisijaisista sovellusskenaarioista. Sulake voi tarjota ylivirtasuojan suurjännitepuolella, kun se on oikein valittu ja sovitettu yhteen muuntajan ja jakelujärjestelmän kanssa.

Mihin ulko-olosuhteisiin Sangao-sulake on suunniteltu?

Julkaistut tekniset tiedot ilmoittavat ympäristön käyttölämpötilan -30°C - +40°C, tuulen maksiminopeuden 35 m/s ja soveltuvuuden asennuksiin 1000 metrin korkeuteen asti ilman tehdassäätöä. Näiden ehtojen ulkopuoliset projektit tulee arvioida valmistajan kanssa ennen hankintaa.

Miksi näkyvä eristys on hyödyllinen kunnossapidossa?

Kun sulake on toiminut, sulakeputki putoaa pois normaalista kosketusasennostaan. Tämä luo näkyvän fyysisen ilmakatkon, joka voi auttaa huoltohenkilöstöä tunnistamaan käytetyn suojapisteen vianmäärityksen ja järjestelmän palauttamisen aikana.

Miten ostajien tulisi valita sopiva malli?

Ostajien tulee arvioida järjestelmän jännite, nimellisvirta, vikatilat, muuntajan kapasiteetti tarvittaessa, johdinliitännät, ympäristöolosuhteet, asennuskorkeus ja sovellettavat paikalliset standardit. Ennen lopullista valintaa suositellaan teknistä vahvistusta valmistajalta.

Johtopäätös

AnUlkoinen korkeajännitesuojakytkimen pudotussulakeon enemmän kuin pelkkä sulakeelementti: se yhdistää ylivirtakatkoksen, mekaanisen katkoseristyksen, näkyvän vikailmaisun ja ulkopuolisen rakennesuojauksen yhdessä käytännöllisessä ratkaisussa. Oikein suunnitellun laitteen valinta voi parantaa laitteiden suojausta ja yksinkertaistaa vikojen ylläpitoa ilmajakeluverkoissa, pylväisiin asennetuissa muuntajissa, maaseudun haaralinjoissa ja teollisuuden syöttöjohdoissa. Vakiintuneilla valmistuskyvyillä ja laadunvalvontamenettelyillä,Sangaovoi tukea asiakkaita, jotka etsivät luotettavia suurjännitejakelun suojalaitteita. Jos suunnittelet uutta sähkönjakeluprojektia tai tarvitset sopivan ratkaisun olemassa olevaan verkkoosi,ota meihin yhteyttäkeskustellaksesi hakemusvaatimuksistasi, teknisistä eritelmistäsi ja hankintatarpeistasi.
