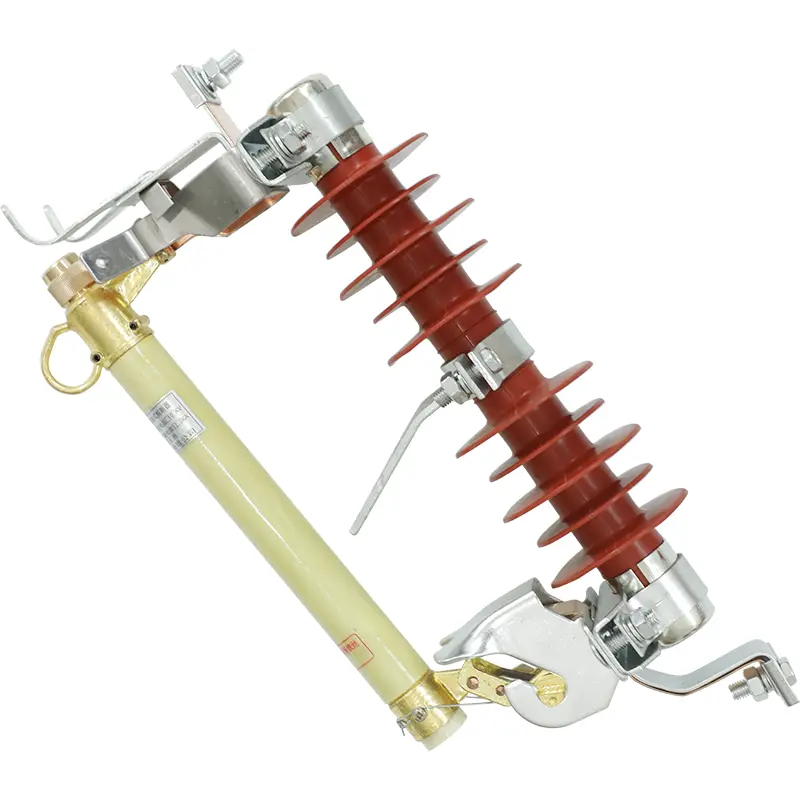

Pylväsasennettava korkeajännitekomposiittipoistosulakkeen katkaisu kaarentunnistimella

SangaoPylväsasennettava korkeajännitekomposiittipoistosulakkeen katkaisu kaarentunnistimellaMade in China edustaa merkittävää suunnittelun kehitystä sähkönjakeluverkkojen suunnittelussa. Tämä kevyt mutta rakenteellisesti jäykkä aukko tarjoaa täydellisen suojan rakenteellisia halkeamia, mekaanisia iskuja ja seurantavirheitä vastaan ​​käyttämällä korkeamolekyylistä komposiittiulkovaippaa perinteisen raskaan posliinin sijaan. Sisäänrakennetussa kaarentunnistimessa on erityinen luukuidusta valmistettu sisävuoraus, joka tukahduttaa aktiivisesti korkean lämpötilan sähkökaaret millisekuntien sisällä sulakeelementin nesteytymisestä, mikä varmistaa puhtaan puhdistuksen vaarantamatta sivuvaurioita viereisille ristivarreille tai vaihelinjoille. Tukkuostajat valitsevat tämän edistyneen komposiittijärjestelmän minimoimaan linjahuollon ylimääräisiä kustannuksia ja eliminoimaan viipyvien suurjännitekaarien aiheuttamat komponenttivirheet.

Kaksitoiminen poisto ja kaaren hajoaminen

Vakiokytkimet luottavat puhtaasti painovoimaan ja ilmaraoihin keskijännitevikojen poistamiseksi, mikä voi johtaa jatkuvaan valokaareen suurilla induktiivisilla kuormituksilla. Tässä erikoistuneessa napaan asennettavassa korkeajännitteisessä komposiittisulakkeessa kaarentunnistimella on suunniteltu kaarierotin, joka eliminoi tämän fyysisen rajoituksen. Sulakkeenpitimen putkessa metallisen sulake-elementin sisällä on kaksiseinäinen kammio: luukuidusta valmistettu sisävuori, jota ympäröi säänkestävä epoksilasikuitukuori.

Kun ylikuormitus tai oikosulku laukaisee vikavirtoja, sulake-elementti sulaa nopeasti. Voimakas lämpöenergia höyrystää välittömästi luukuituvuorauksen sisäpinnan ja vapauttaa korkeapaineisen deionisoivan kaasun purskeen. Tämä kaasupuhallus pakottaa ionisoituneen ilman voimakkaasti ulos putken pohjasta ja sammuttaa sähkökaaren millisekunneissa. Samanaikaisesti käyttömekanismi vapauttaa yläsalvan, jolloin koko sulakeyksikkö kääntyy alas ja putoaa normaalista työasennostaan, mikä luo selkeän visuaalisen ilmakatkon huoltohenkilöstölle.

Tekniset suorituskykyvaatimukset

Varmistaakseen tarkan rakenteellisen yhteensopivuuden yläjännitekeskijännitesähköjärjestelmissä, tämä napa-asennettava korkeajännitekomposiittisulakkeen katkaisu kaarentunnistimella toimii tiukasti näissä tehtaan vahvistamissa ympäristö- ja sähkörajoissa:

• Ympäristön lämpötilan toimintakuori:-30°C - +40°C jatkuva ulkoaltistus.

• Korkeusarviointiraja:Jopa 1000 metrin korkeus (yli 1000 metrin etäisyyksillä vaaditaan mukautettuja mekaanisia säätöjä).

• AC virtalähteen taajuusalue:Vähintään 48 Hz ja enintään 52 Hz verkot.

• Seismisen intensiteetin toleranssiluokitus:Suurin rakenteellinen seisminen intensiteetti ei saa ylittää 7 astetta.

• Suurin sallittu tuulen nopeus:Ei saa ylittää 35 metriä sekunnissa.

• Ensisijainen sovellusympäristö:Ilmanjakelujärjestelmät, sähkönjakelupylväät ja johtojen haaran eristyshanat.

Missä tämä erikoisleikkaus on otettu käyttöön?

Vankka komposiittirakenne ja nopea valokaaren sammutuskyky tekevät tästä suojalaitteesta ihanteellisen vaativiin teollisuusympäristöihin:

• Tuulen pyytämät yläsyöttölaitteet:Asennetaan paljaisiin pylväisiin, joissa tuulen nopeus lähestyy 35 metriä sekunnissa, mikä varmistaa, että mekaaninen salpa pysyy lukittuna, kunnes vika ilmenee.

• Ala-aseman nousuputket:Sijoitettu kriittiseen risteykseen, jossa ilmajakelujohdot siirtyvät maakaapeleiksi, mikä estää liikkuvia ylivirtavikoja vahingoittamasta herkkää maanalaista eristystä.

• Seismisesti aktiiviset jakelusilmukat:Särkymätön polymeerikomposiittirunko vaimentaa helposti mekaanisia tärinöitä ja rakenteellisia liikkeitä jopa 7 asteen seismisen intensiteetin luokitukseen asti.

Globaalit toimitusstandardit

Ulkomaan liikenne vaatii kovaa suojaa korkeaa kosteutta, suolaista ilmaa ja fyysistä käsittelyä vastaan. Sangao pakkaa massatilauksia pylväsasennettavia korkeajännitteisiä komposiittivarokkeita, joissa on kaarenerotin, vientikelpoisiin puulaatikoihin, jotka on vuorattu raskaalla iskuja vaimentavalla materiaalilla. Jokainen laatikko on hermeettisesti suljettu, jotta kosteus ei heikennä sisäisiä valokaaren sammutusvuorauksia, mikä varmistaa, että jokainen yksikkö saapuu projektipaikallesi täysin asennusvalmiina.

FAQ

Miten kaarierotin toimii pienvirtaisten ylikuormitusvikojen aikana verrattuna suurvirtaoikosulkuihin?

Suurvirran oikosulkujen aikana massiivinen lämpöenergia luo nopean, korkeapaineisen kaasun puhalluksen, joka puhdistaa kaaren välittömästi ulostyöntymisen kautta. Pienvirran ylikuormituksessa sisempi luukuituvuoraus luottaa paikalliseen kaasuntuotantoon kaaritilan jäähdyttämiseksi ja deionisoimiseksi, mikä varmistaa turvallisen keskeytyksen, vaikka virta on tuskin sulamisrajan yläpuolella.

Miksi komposiittipolymeerikotelo on suositeltavampi kuin posliini korkeatärinäisissä käyttöympäristöissä?

Lasitettu posliini on hauras ja altis mikromurtumaan jatkuvassa fyysisessä rasituksessa tai seismisessä tilanteessa. Komposiittipolymeerikotelollamme on korkea elastisuus ja rakenteellinen joustavuus, minkä ansiosta se kestää fyysisiä iskuja, ihmisen aiheuttamia vaurioita ja seismiset voimat jopa 7 asteeseen ilman rakenteellisia vikoja.

Vaatiiko tämä pylväsasennetun korkeajännitteisen komposiittisulakkeen katkaisu kaarentunnistimella erikoistyökaluja linjamiehistön manuaaliseen käyttöön?

Ei. Ylemmässä käyttömekanismissa on tavalliset vetokoukut, jotka ovat täysin yhteensopivia tavanomaisten sähkönjakelupuikkojen kanssa, jolloin linjatyöntekijät voivat vetää sulakeyksikön manuaalisesti auki laitteiden rutiinihuoltoa tai linjan eristämistä varten.
