Tyhjiökuorman katkaisin ja sulakkeen yhdistelmälaite

SanGao, kiinalainen keskijännitejakelulaitteiden valmistaja, tarjoaa korkealaatuisia tyhjiökuorman katkaisijan ja sulakkeen yhdistelmälaitteita. Laitteella on kaksi erillistä roolia. Kuorman katkaisijana se muodostaa ja katkaisee kuormavirran, suljetun piirin virran, kuormittamattoman muuntajan virran ja kaapelin latausvirran. Kun se on konfiguroitu kytkin-sulakeyhdistelmäksi, se avaa kaikki kolme vaihetta ja katkaisee virran nimelliseen oikosulkuarvoon saakka vian havaitsemisen yhteydessä. Tämä kaksoisominaisuus eliminoi erillisen katkaisijan tarpeen monissa syöttö- ja muuntajasuojasovelluksissa, mikä antaa kuormakytkimelle nopeat, taloudelliset ja tehokkaat oikosulkusuojatoiminnot.

Lähetä kysely

Tuotteen Kuvaus

Vacuum Load Break -kytkin ja sulakkeiden yhdistelmälaite yhdistävät tyhjiökatkaisijan sulakkeen laukaisun koordinointijärjestelmään. Normaaleissa kuormitusolosuhteissa kytkin toimii itsenäisesti. Kun vikavirta ylittää sulakkeen nimellisarvon, sulakkeen lyöntitappi laukaisee mekaanisesti kytkimen laukaisumekanismin, avaa pääkoskettimet ja tyhjentää piirin. Suoraan vaikuttava eristysetäisyys ja katkaisijan avoin etäisyys saavutetaan yhdellä vedolla. Maadoitussuljin, joka on lukittu maadoituskytkimeen, tarjoaa näkyvän maadoitusliitännän huoltoa varten. 12 kV:n ja 630 A:n 20 kA:n lyhytkestovirralla laite on rakennettu luotettavaa palvelua varten sekä kaupunkien että maaseudun jakeluverkoissa.

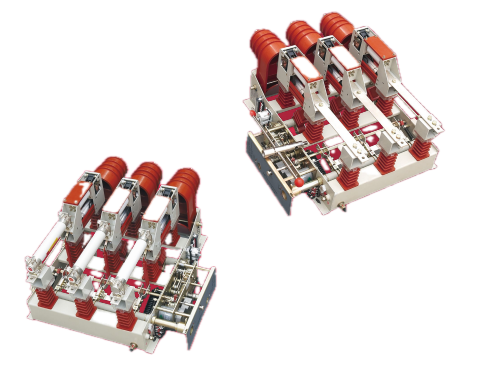

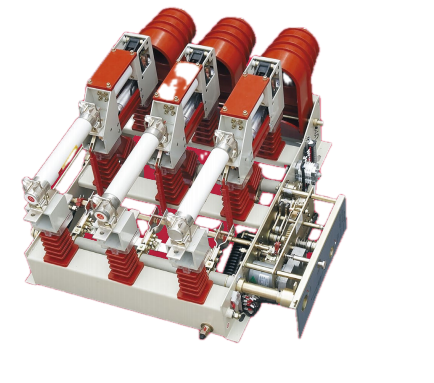

Vacuum Load Break Switch and Fuse Combination Apparatus

Toimintaperiaate

Tyhjiökatkaisijan sisällä koskettimet on suljettu korkeatyhjiöympäristössä (tyypillisesti alle 10⁻⁴ Pa). Kun koskettimet irtoavat kuormituksen alaisena, muodostuu metallihöyrykaari haihtuneesta kontaktimateriaalista. Koska tyhjiö ei kuitenkaan sisällä käytännössä yhtään ionisoituvaa kaasumolekyylejä, kaari ei kestä itseään ja sammuu vaihtovirran ensimmäisessä luonnollisessa nollapisteessä. Metallihöyry tiivistyy nopeasti kosketuspinnoille ja suojaukseen palauttaen dielektrisen lujuuden millisekunneissa. Tämä kaarisammutusmenetelmä ei vaadi ulkoisia väliaineita (öljyä tai SF₆) ja johtaa minimaaliseen kosketuseroosioon.

Tuotteen edut

Yhdistetty kytkentä ja suojaus

Tyhjiökuorman katkaisijamme ja sulakkeiden yhdistelmälaitteistomme suorittavat rutiininomaisen kuormituksen kytkemisen ja sulakkeiden kanssa katkaisevat oikosulkuja. Tämä eliminoi erillisen katkaisijan tarpeen jokaisessa syöttölaitteessa, mikä vähentää pääomakustannuksia.

Kompakti jalanjälki

Käyttömekanismi vähentää katkaisijan jännitteitä kytkentähetken ulkopuolella, mikä mahdollistaa pienemmän katkaisijan ja laitteen kokonaiskoon. Tämä mahdollistaa suuremmat sijoittelut rengaspääyksiköissä ja kompakteissa sähköasemissa.

Yksitahtinen toiminta

Erotusetäisyys ja katkaisijan avoin etäisyys saavutetaan yhdellä liikkeellä, mikä yksinkertaistaa kytkentäjärjestystä ja vähentää käyttäjän virheiden mahdollisuutta.

Näkyvä maadoitus turvallisuuden vuoksi

Maadoitussuljin, joka on lukittu maadoituskytkimeen, antaa fyysisen ja visuaalisen osoituksen eristyksestä, mikä mahdollistaa turvallisen huoltoon pääsyn ilman ylimääräisiä maadoituslaitteita.

SF₆-vapaa tekniikka

Tyhjiökeskeytys eliminoi kasvihuonekaasuongelmat ja välttää SF₆-laitteiden käsittelyn, vuotojen testauksen ja täyttötoimenpiteet.

Vian diagnoosi

Toistuva sulakkeen toiminta osoittaa tyypillisesti taustalla olevia järjestelmäongelmia. Seuraavat ovat tärkeimmät syyt ja korjaavat toimenpiteet:

Järjestelmän oikosulku: Kun oikosulku tapahtuu, vikavirta sulattaa sulakeelementin nopeasti. Vika on paikallistettava ja poistettava (esim. korjaa kaapeli tai vaihda viallinen laite) ennen sulakkeen vaihtamista oikeaan arvoon.

Jatkuva ylikuormitus: Jatkuva käyttö nimellisvirran yläpuolella tuottaa liikaa lämpöä, jolloin sulake sulaa. Kuorma on vähennettävä laitteen nimellisarvoon tai sulakkeen arvoa on nostettava järjestelmän suojaustutkimusten kanssa.

Väärä sulakevalinta: Jos sulakeelementin arvo on liian alhainen sovellukselle, tapahtuu häiritsevää toimintaa. Tarkista sulakkeen nimellisarvo suhteessa muuntajan tai syöttölaitteen kapasiteettiin ja vaihda oikean kokoiseen elementtiin valmistajan koordinointitaulukoiden mukaisesti.

Tekniset parametrit

Parametri	Arvo
Nimellisjännite	12 kV
Nimellisvirta	630 A
Lyhytkestoinen virta	20 kA 4 sekunnin ajan
Maadoituskytkin	Valinnainen (merkitty D)
Toimintamekanismi	Jousimekanismi (merkitty /T)

Sovellusympäristöt

Kaupunkien kehäverkot

Tyhjiökuorman katkaisija ja sulakkeiden yhdistelmälaite toimivat osiointikytkimenä rengaspääyksiköissä (RMU). Käyttömekanismin avulla saavutetut kompaktit mitat mahdollistavat suuremman tiheyden kytkentälaitteiden kokoonpanot ahtaissa kaupunkien sähköasemissa. Integroitu maadoituskytkin yksinkertaistaa huoltotoimenpiteitä ja vähentää katkosaikoja aikataulun mukaisten töiden aikana.

Teollisuustilat

Teollisuuslaitoksissa, joissa on useita kuormituskeskuksia, tyhjiökuorman katkaisija ja sulakeyhdistelmäyksikkö mahdollistavat kuormituksen kytkemisen muuntajien tuloliittimissä ja syöttöpisteissä. Kytkin-sulake-yhdistelmävaihtoehto tarjoaa oikosulkusuojauksen ilman täyden tyhjökatkaisijan kustannuksia, ja se sopii ei-kriittisiin syöttölaitteisiin, joissa vikasuoja on järjestetty ylävirtaan.

Maaseudun jakeluverkot

Maaseutujakelu asettaa erityisiä haasteita: pitkät syöttölaitteiden pituudet, vaihteleva kuormitus ja jännitteen vaihtelut. Pitkien 10 kV syöttöjohtojen lopussa jännitehäviö huippukuormitusjaksojen aikana voi olla merkittävä, mikä johtaa alhaiseen jännitteeseen asiakkaan tiloissa. Laite käsittelee tämän kahdella tavalla. Ensinnäkin asennus strategisiin pisteisiin pitkien syöttöjohtojen varrella antaa verkko-operaattoreille mahdollisuuden osittaa linjaa, eristää vikoja ja vähentää katkosalueita. Toiseksi laite voi vaihtaa muuntajahanoja ja kondensaattoripankkeja, jolloin käyttäjät voivat hallita jänniteprofiileja tehokkaammin. Maaseudulla laitteiden alhainen huoltotarve on erityisen arvokasta – huoltohenkilöstö voi matkustaa pitkiä matkoja päästäkseen kohteeseen, joten laitteiden luotettavuus käyntien välillä vähentää suoraan käyttökustannuksia.

FAQ

K1: Kuinka tyhjökatkaisin sammuttaa kaaren?

Kun tyhjökatkaisijan sisällä olevat koskettimet irtoavat kuormituksen alaisena, muodostuu metallihöyrykaari kosketinpintojen väliin. Koska katkaisin ylläpitää suurta tyhjiötä, jossa on vain vähän ionisaatioon käytettävissä olevia kaasumolekyylejä, kaari ei kestä itseään ja sammuu virran ensimmäisessä luonnollisessa nollapisteessä. Tämä valokaaren sammutusmenetelmä on tehokas, nopea eikä vaadi ulkoista valokaaren sammutusainetta.

Kysymys 2: Mikä aiheuttaa toistuvan sulakkeen käytön ja miten se korjataan?

Toistuva sulakkeen toiminta osoittaa tyypillisesti järjestelmävikoja. Pääasialliset syyt ovat: järjestelmän oikosulku (vikavirta sulattaa sulakeelementin; vika on löydettävä ja poistettava ennen sulakkeen vaihtamista oikeaan nimellisarvoon), jatkuva ylikuormitus (käyttö nimellisvirran yläpuolella pitkiä aikoja; kuormitusta on vähennettävä) tai väärä sulakkeen valinta (sulakeelementin nimellisarvo on liian alhainen sovellukseen; sulake on vaihdettava oikeaan sulakkeeseen).

Q3: Missä alipainekatkaisijaa ja sulakkeen yhdistelmälaitetta yleensä käytetään?

Laite soveltuu kolmivaiheisiin vaihtovirtakeskijännitejärjestelmiin. Tyypillisiä sovelluksia ovat rengaspääyksiköt (RMU:t), pienikokoiset sähköasemat, jakelulinjojen osiointikytkimet ja muuntajan suojaus yhdistettynä sulakkeisiin.

Q4: Voiko tämä laite korvata tyhjiökatkaisijan?

Ei. Laite on suunniteltu kuorman kytkentään ja sulakkeilla varustettuna tarjoaa oikosulkusuojauksen. Tyhjiökatkaisin on suunniteltu katkaisemaan sekä normaalit kuormitusvirrat että oikosulkuvikavirrat suoraan. Sovelluksiin, joissa ylävirran vikasuoja on jo käytössä, tämä laite tarjoaa kustannustehokkaamman ratkaisun kuin täysi tyhjiökatkaisin.

Miksi valita SanGao?

1. Valmistuskyky

SanGaolla on 10 MU:n (6 667 m²) toimipaikka Liushissa, Zhejiangin osavaltiossa, ja sen tuotantoala on 10 000 m² ja jossa on keskijännitekojeistoille tarkoitettuja kokoonpano- ja testauslinjoja.

2. Tekninen tiimi

Yhtiö työllistää 120 työntekijää, joista 20 on keskitason ja ylemmän tason insinööriä, jotka vastaavat mekaanisesta suunnittelusta, suurjänniteeristyksestä ja laadunvarmistuksesta. Rekisteröity pääoma on 81,68 miljoonaa RMB, taseen loppusumma noin 200 miljoonaa RMB.

3. Sertifioidut laatujärjestelmät

Tuotanto tapahtuu ISO 9001:2008-, ISO 14001- ja ISO 45001 -sertifikaateilla. Nämä edellyttävät dokumentoitua toimittajan valvontaa, saapuvia tarkastuksia, prosessin aikana tehtäviä tarkastuksia ja lopullisia vastaanottotestejä.

4. Prosessin jäljitettävyys

n ERP-järjestelmä seuraa materiaaleja, valmistustoimintoja ja testitietueita. Jokainen yksikkö on sarjoitettu testitiedoilla, jotka on arkistoitu täydellisen jäljitettävyyden varmistamiseksi.

5. Rutiinitestit

Jokaiselle laitteelle suoritetaan dielektriset kestotestit (päävirtapiiri ja maadoitus), mekaaniset toimintatestit manuaalisesti ja sähköisesti sekä kosketusresistanssimittaukset. Näyteyksiköille tehdään lyhytaikaiset virtatestit 20 kA / 4 s validointia varten.

6. Tekniset kumppanuudet

SanGao tekee yhteistyötä Xi'an Senyuanin, Beijing Electrical Research Instituten ja Xi'an High Voltage Research Instituten kanssa tyyppitestauksessa ja GB- ja IEC-standardien noudattamisessa.

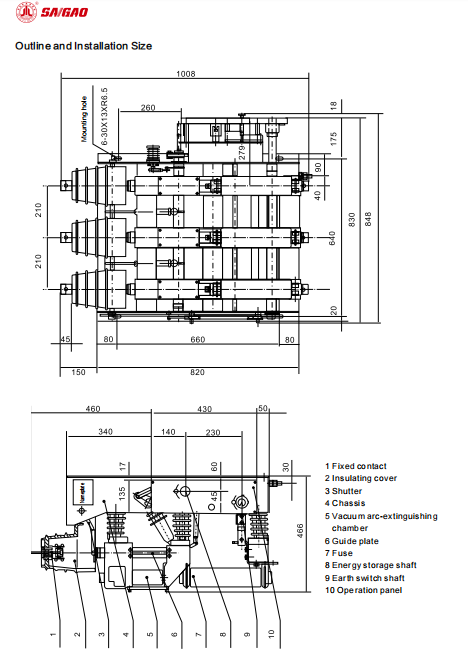

Komponenttien erittely

Ei.	Komponentti
1	Kiinteä kontakti
2	Eristävä kansi
3	Suljin
4	Alusta
5	Tyhjiökaarisammutuskammio
6	Ohjauslevy
7	Sulake
8	Energian varastointiakseli
9	Maadoituskytkimen akseli
10	Käyttöpaneeli
