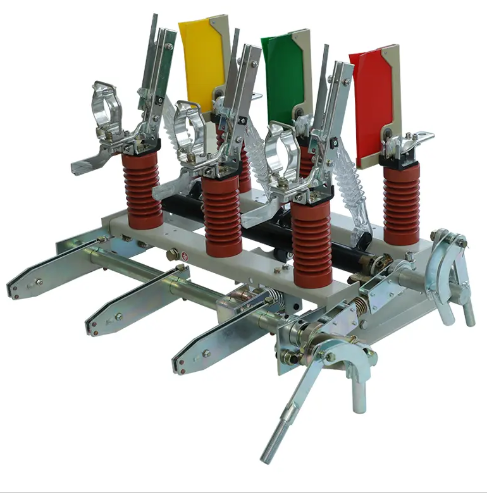

Sangao Air Load Break -kytkimet: turvallinen, yksinkertainen ja kestävä MV-kytkin

Nykypäivän kehittyvässä sähkönjakeluympäristössä jakeluverkko-operaattorit kohtaavat lisääntyviä paineita varmistaakseen käytettävyyden, vähentääkseen ympäristövaikutuksia ja alentaakseen kokonaiskustannuksia. Ilmakuorman katkaisukytkin vastaa kaikkiin kolmeen haasteeseen aika-testatulla, mutta jatkuvasti parannetulla suunnittelulla. Toisin kuin SF₆-kytkimet, jotka vaativat säännöllistä kaasunkäsittelyä ja aiheuttavat kasvihuonekaasuriskejä, tai öljytäytteisiä laitteita, jotka vaativat sotkuista huoltoa, ilmakytkin hyödyntää runsainta ja vaarattominta väliainetta – ilmaa. Sen mekaaninen yksinkertaisuus merkitsee vähemmän vikakohtia, kun taas selkeät asennonosoittimet ja lukitusmekanismit vähentävät toimintavirheitä. Tästä syystä voimalaitokset, uusiutuvan energian kehittäjät ja teollisuuslaitokset ympäri maailmaa käyttävät ilmakuorman katkaisijoita ensisijaisena eristys- ja kytkentäratkaisunaan.

1. Ilmakuormakytkinten luotettavuusparadigma

Mikä tekee ilmakuorman katkaisijasta todella luotettavan? San Gao Electricillä uskomme, että se on neljän pilarin synergia:rakenteellinen yksinkertaisuus– vähemmän liikkuvia osia vähentää vikatiloja;luonnollinen eristys– ilma eliminoi vuotoriskit ja myrkyllisyyden;vahva valokaaren sammutus– Optimoitu magneettinen ja ilmavirtausrakenne takaa jatkuvan keskeytyksen; jakäyttäjäystävällinen turvallisuus– mekaaniset lukitukset ja selkeä tilanilmaisin estävät väärinkäytön. Nämä ominaisuudet vahvistetaan tiukan testauksen ja vuosikymmenien kenttäkokemuksen avulla erilaisissa ilmasto- ja kuormitusolosuhteissa.

1.1 Miksi Air – Vihreä ehdoton

Pyrkimys SF₆:n asteittaiseen lopettamiseen kiihtyy maailmanlaajuisesti sen erittäin suuren ilmaston lämpenemispotentiaalin (GWP ≈ 23 500) vuoksi. Vaikka SF₆ tarjoaa erinomaisen eristyksen, sen elinkaaren päästöt – vuodosta käyttöiän loppuun hävittämiseen – ovat raskas ympäristökuormitus. Ilmakuorman katkaisijat tarjoavat suoran, todistetusti vaihtoehdon keskijännitesovelluksiin. Oikein elektrodigeometrialla ja valokaaren ohjaustekniikoilla ilma voi katkaista turvallisesti kuormitusvirrat jopa 1250A asti 24kV jännitteellä. Lisäksi ilmakytkimet ovat luonnostaan ​​immuuneja lämpötilan muutosten aiheuttamille kaasunpaineen vaihteluille, mikä takaa tasaisen suorituskyvyn ankarissa ilmasto-olosuhteissa aavikoista korkealla sijaitseviin sähköasemiin.

2. Tekniset keskeiset edut

San Gaon ilmakuorman katkaisin perustuu todistettuihin periaatteisiin ja sisältää nykyaikaisia ​​teknisiä parannuksia, jotka lisäävät luotettavuutta, turvallisuutta ja integroinnin helppoutta. Alla on tärkeimmät tuotteemme erottavat tekijät.

• Nimellisjännite: 12kV / 24kV
• Nimellisvirta: 630A / 1250A
• Oikosulkukapasiteetti (huippu): 50 kA
• Mekaaninen kestävyys: ≥ 10 000 operaatiota
• Sähköinen kestävyys: ≥ 5 000 toimintoa
• Suojausluokka: IP4X (sisä) / IP54 (ulko)
• Ympäristön lämpötila: -25°C ~ +55°C
• Korkeus: jopa 3000 m

2.1 Kaaren sammutusteho

Valokaarikammiossa käytetään pitkittäisen magneettikentän ja itse tuotetun ilmavirran yhdistelmää. Kun liikkuva kosketin eroaa, kaari ohjataan magneettisten voimien avulla kaarenjakajalevyjen joukkoon, jossa se pidennetään, jäähdytetään ja sammuu seuraavassa virran nollapisteessä. Tämä menetelmä minimoi koskettimien palamisen ja mahdollistaa korkean toistuvan kytkentäkyvyn. San Gao on validoinut suunnitelman tuhansilla keskeytystesteillä, mukaan lukien tiukat moottorin käynnistys- ja kondensaattoripariston vaihtoskenaariot varmistaakseen luotettavan toiminnan vaativimmissa olosuhteissa.

2.2 Toimintamekanismi – Yksinkertaisuus ja turvallisuus

Käyttömekanismista on saatavana jousivarastoitu energia tai manuaalinen versio, joissa molemmissa on pumppaamisen esto ja apukoskettimet. Käsikahva antaa ergonomisen voimanpalautteen ja asennonosoitin näkyy selvästi kaukaa. Kauko-ohjausta varten voidaan integroida valinnainen moottorikäyttö, mikä mahdollistaa saumattoman liitännän SCADA- ja jakeluautomaatiojärjestelmiin. Lukitusjärjestelmä varmistaa, että kytkintä ei voida avata tai sulkea, ellei oikeaa järjestystä noudateta, mikä vähentää merkittävästi inhimillisen virheen riskiä.

3. Suorituskykytiedot yhdellä silmäyksellä

Seuraava taulukko tarjoaa nopean vertailun tärkeimmistä parametreista San Gaon ilmakuorman katkaisijan ja tyypillisen SF₆-kuorman katkaisijan välillä, havainnollistaen ilmaeristetyn tekniikan käytännön etuja.

4. Tärkeimmät sovellusalueet ja arvo

Ilmakuorman katkaisijat ovat käytössä useissa keskijänniteverkoissa. Alla on näkyvimmät sovellukset sekä niiden erityiset edut kussakin yhteydessä.

• Kaupunkien ja maaseudun jakeluverkot:Käytetään pylväs- tai rengaspääyksikköinä linjan osiointiin, kuormansiirtoon ja vikojen eristämiseen – parantaa syöttöautomaatiota ja toimitusvarmuutta.
• Teollisuuden sähköjärjestelmät:Ohjaa suuria moottoreita, muuntajia ja syöttölaitteita tehtaissa, kaivoksissa ja käsittelylaitoksissa tarjoten paikallisen eristyksen ja vaihdon ilman monimutkaista huoltoa.
• Uusiutuvan energian kasvit:Yhdistää ja irrottaa invertteri- tai muuntajapiirejä aurinko- ja tuulivoimaloissa ja hoitaa toistuvan päivittäisen pyöräilyn helposti.
• Infrastruktuuriprojektit:Rautatiet, lentokentät, datakeskukset ja sairaalat luottavat ilmakytkimiin tulo- ja lähtevien syöttöjen eristämiseen, mikä takaa turvallisen huollon ja korkean käytettävyyden.
• Liikerakennusten sähköasemat:Toimii päätulon tai linja-auton kytkimenä ostoskeskuksissa, toimistotorneissa ja koulutuskampuksilla ja edistää vihreiden rakennusten sertifikaatteja.

Kaikissa näissä skenaarioissa ilmakytkimen huoltoystävällinen luonne ja selkeä näkyvä katkos tarjoavat mielenrauhaa. Esimerkiksi etäjakelulinjoissa kaasun käsittelyn puute vähentää merkittävästi kuorma-autojen rullaamista ja teknikon aikaa. Aurinkovoimatiloilla, joissa kytkimet voivat toimia useita kertoja päivässä, korkea mekaaninen kestävyys takaa monien vuosien ongelmattoman palvelun. Näiden todellisten etujen vuoksi järjestelmäsuunnittelijat määrittelevät yhä useammin ilmakuorman katkaisijat oletusvaihtoehdoksi uusissa ja kunnostetuissa keskijänniteasennuksissa.

5. Miksi San Gao Electric – laatu ja innovaatio

San Gao Electric ei ole vain kytkinten valmistaja – olemme kumppani turvallisemman ja älykkäämmän sähköinfrastruktuurin rakentamisessa. Pääkonttorimme sijaitsee Liushissa, Kiinan sähköteollisuuden sydämessä. 10 000 m²:n tehtaamme ja yli 120 kokeneen ammattilaisen tiimimme ovat omistautuneet toimittamaan korkeimmat kansainväliset standardit täyttäviä tuotteita. Rekisteröity pääoma on 81,68 miljoonaa RMB ja kokonaisvarallisuus lähes 200 miljoonaa RMB, joten meillä on taloudellinen vakaus ja tekninen syvyys tukea laajamittaisia ​​hankkeita maailmanlaajuisesti.

Sitoutumisemme laatuun näkyy ISO9001-, ISO14001- ja OHSMS18001-sertifikaateissamme. Olemme rakentaneet vahvoja liikesuhteita Euroopassa, Amerikassa, Australiassa ja Afrikassa ja ansainneet mainetta korkeajänniteratkaisujen luotettuna kumppanina. Ilmakuorman katkaisijoiden lisäksi tuotevalikoimaamme kuuluvat tyhjiökytkimet, katkaisijat, erottimet, ylijännitesuojat ja muuntajatarvikkeet, jotka tarjoavat kattavan suojan ja ohjauksen kaikille keskijänniteverkoille.
