SanGaon kolmivaiheinen katkaisijamoduuli – Ominaisuudet, ohjaustilat ja sovellusnäkymät
Abstrakti
Kolmivaiheiset katkaisijat ovat kriittisiä komponentteja nykyaikaisessa sähkönjakeluinfrastruktuurissa, erityisesti kaupallisissa ja teollisissa ympäristöissä. Toisin kuin yksivaiheiset katkaisijat, joita käytetään asuinympäristöissä, nämä laitteet on suunniteltu kestämään suurempia jännitteitä ja suurempia sähkökuormia. Kolmivaiheinen SanGao-katkaisijamoduuli tarjoaa joustavan ohjauksen ulkoisten signaalien tai sisäisten ajastimien avulla, mikä tarjoaa luotettavan eristyksen, ylikuormitussuojan ja manuaaliset kytkentäominaisuudet. Tämä artikkeli tarjoaa kattavan teknisen yleiskatsauksen moduulin ominaisuuksista, toimintatiloista, tärkeimmistä teknisistä tiedoista, sovellusskenaarioista ja turvamekanismeista, mikä auttaa insinöörejä ja järjestelmäintegraattoreita tekemään tietoisia päätöksiä vankan sähköjärjestelmän suunnittelun varmistamiseksi.
Sisällysluettelo
Teollisuusautomaation ja kaupallisen sähkönjakelun nopean kasvun myötä kolmivaiheiset katkaisijat ovat kehittyneet yksinkertaisista suojalaitteista älykkäiksi yksiköiksi, joissa yhdistyvät ohjaus, suojaus ja eristys. Simulink-simulointiympäristöjen kanssa yhteensopiva kolmivaiheinen SanGao-katkaisijamoduuli tarjoaa kaksi joustavaa ohjaustilaa: ulkoisen signaalin ohjauksen (0 V auki, positiivinen jännite kiinni) ja sisäisen ajastinpohjaisen ohjauksen (esiasetetut kytkentäajat). Tämä monipuolisuus yksinkertaistaa huomattavasti järjestelmän integrointia ja testausta. Tässä artikkelissa perehdymme tämän moduulin teknisiin yksityiskohtiin ja tarjoamme käytännön ohjeita valinnasta ja soveltamisesta.
✦ ✦ ✦

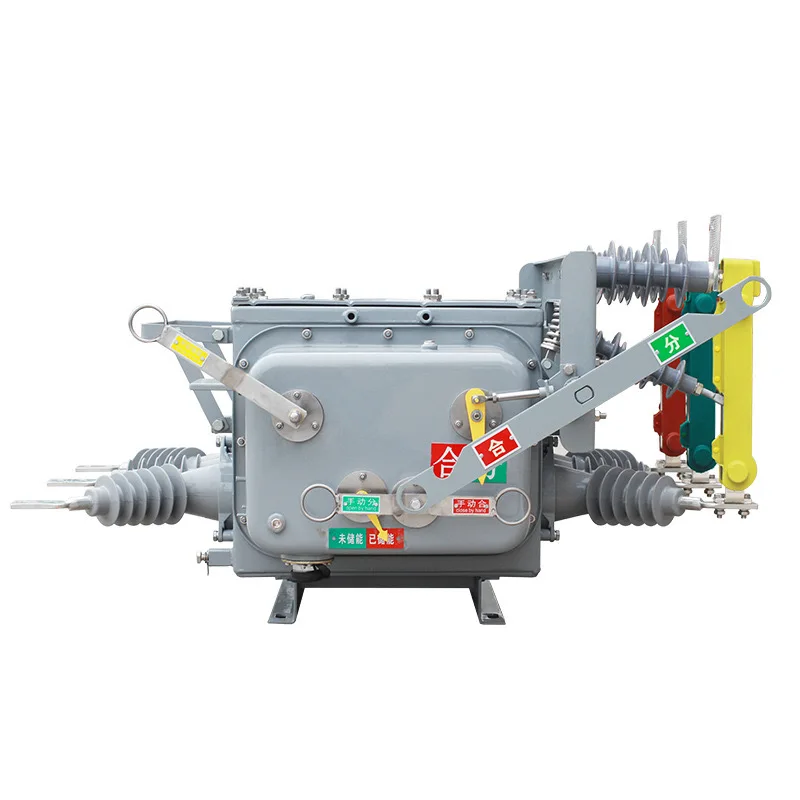

1. Kolmivaiheinen katkaisijamoduulin yleiskatsaus
SanGaon kolmivaiheinen katkaisijamoduuli koostuu kolmesta itsenäisestä yksinapaisesta katkaisijasta, jotka on mekaanisesti lukittu yhteen toimimaan samanaikaisesti yhden vipukahvan kautta. Se voidaan kytkeä sarjaan kolmivaiheisten kuormien kanssa kaikkien vaiheiden ohjaamiseksi kerralla. Valokaarisammutusmekanismi on identtinen tavallisten katkaisijoiden kanssa, ja moduuli sisältää sisäänrakennetut Rs-Cs-sammutuspiirit kytkentäylijännitteiden vaimentamiseksi – olennaista, kun se on kytketty induktiivisiin kuormiin tai virtalähteisiin.
Eristyskytkin
Tarjoaa näkyvän katkaisun virtalähteestä yhdellä kahvalla, joka käyttää kaikkia kolmea napaa samanaikaisesti – toimii myös turvakytkimenä.
Piirin suoja
Jokaisella navalla on nimellisvirta (esim. 5 A) ylikuormituslaukaisulla. Ylikuormituksessa kahva siirtyy "pois"-asentoon, eikä sitä voida sulkea väkisin ennen kuin vika on korjattu – tunnetaan nimellä "laukaisuvapaa" toiminta.
Manuaalinen ohjauskytkin
Sen erityisen aikaviiveen sarjalaukaisuominaisuuden ja suuren oikosulkukatkaisukapasiteetin ansiosta sitä voidaan käyttää suorana moottorin päälle/pois-ohjauskytkimenä sen nimellisarvojen puitteissa – kutsutaan myös moottorin piirikytkimeksi.
Simulointi ja ohjaus
Tukee ulkoista ohjaustilaa (Simulink-tulon kautta, 0 = auki, positiivinen = kiinni) ja sisäistä ohjaustilaa (asettaa kytkentäajat valintaikkunassa). Kaikki kolme napaa vastaavat samaan ohjaussignaaliin.
✦ ✦ ✦
2. Ydintoiminnot ja toimintatilat
Kolmivaiheinen SanGao-katkaisija tarjoaa kaksi ohjaustilaa erilaisiin sovellustarpeisiin. sisäänulkoinen ohjaustila, moduulikuvake näyttää ohjaustuloportin, joka mahdollistaa reaaliaikaisen vaihdon Simulink-signaalien kautta. sisäänsisäinen ohjaustila, kytkentäajat on asetettu valmiiksi automaattisten ajoitusjaksojen valintaikkunassa. Molemmissa tiloissa sama ohjaussignaali käyttää kaikkia kolmea katkaisijaa varmistaen synkronoinnin.
2.1 Snubber-piirin rooli
Kun katkaisija on kytketty induktiivisiin kuormiin (esim. moottoreihin, muuntajiin) tai virtalähteisiin, piirin avaaminen voi tuottaa korkeita indusoituneita ylijännitteitä, jotka voivat vahingoittaa eristystä tai itse katkaisijaa. Sisäänrakennettu Rs-Cs vaimennuspiiri imee tehokkaasti tämän energian, rajoittaen ylijännitehuippuja ja suojaa sekä katkaisijaa että alavirran laitteita. Käyttäjät voivat ottaa tämän piirin käyttöön tai poistaa sen käytöstä kuormitustyypin mukaan.
2.2 Matkan ominaisuudet ja "Trip-Free" -mekanismi
"Trip-free" -ominaisuus varmistaa, että ylikuormituksen tai oikosulun sattuessa sisäinen mekanismi pakottaa koskettimet auki ja kahva siirtyy laukaisuasentoon. Jos yritetään työntää kahvaa kiinni, koskettimet eivät sulje uudelleen, ennen kuin vika on poistettu ja kahva nollattu. Tämä tarjoaa luontaisen turvaesteen, joka estää uudelleen jännitteen saamisen vian jatkuessa.
- Ulkoisen signaalin ohjaus (0 V / positiivinen jännite)
- Sisäinen ajastinohjaus
- Rs-Cs vaimennuspiiri (valinnainen)
- Laukaisuvapaa mekanismi
- Aikaviivesarjan laukaisuominaisuus
- Suuri oikosulkukatkaisukyky
✦ ✦ ✦
3. Tärkeimmät tekniset tiedot selitetty
Oikean kolmivaiheisen katkaisijan valinta edellyttää sen teknisten parametrien perusteellista ymmärtämistä. Alla olevassa taulukossa on yhteenveto SanGao-moduulin tärkeimmistä teknisistä tiedoista ja niiden käytännön vaikutuksista valintaan.
| Erittely | Tyypillinen arvo / kuvaus | Vaikutus valintaan |
|---|---|---|
| Nimellisvirta (per napa) | 5A (muokattavissa) | Määrittää suurimman jatkuvan käyttövirran; on ylitettävä kuorman suurin vakaan tilan virta. |
| Puolan lukumäärä | 3 napaa (samanaikainen käyttö) | Soveltuu kolmivaiheisiin kolmi- tai nelijohtimisjärjestelmiin; varmistaa, että kaikki vaiheet kytketään yhteen. |
| Ohjaustila | Ulkoinen signaali / sisäinen ajastin | Ulkoinen tila sopii etäautomaatioon; sisäinen tila sopii kiinteästi ajoitettuihin sovelluksiin. |
| Matkan ominaisuus | Aikaviivesarjan laukaisu | Mahdollistaa lyhytaikaiset ylikuormitukset (esim. moottorin käynnistyksen) ilman häiritsevää laukaisua. |
| Oikosulkukatkaisukapasiteetti | Korkea (tarkista tietyt mallitiedot) | On ylitettävä mahdollinen oikosulkuvirta asennuskohdassa vikojen poistamiseksi turvallisesti. |
| Snubber Circuit | Sisäänrakennetut Rs-C:t, valinnainen | Välttämätön induktiivisille kuormille suojaamaan katkaisijaa ja kuormaa. |
Valintavinkki:Ota huomioon virran ja katkaisukapasiteetin lisäksi ympäristön lämpötila, korkeus ja asennustapa. Pyydä räätälöityjä suosituksia SanGaon teknisestä tuesta.
✦ ✦ ✦
4. Teolliset sovellukset ja valintaopas
Kolmivaiheisia katkaisijoita käytetään laajalti moottorinohjauskeskuksissa, jakelukeskuksissa, teollisuusautomaatiolaitteissa ja kaupallisissa rakennustarvikkeissa. Sovelluksesta riippuen ne voivat toimia pääkytkiminä, haarasuojaimina tai moottorin käyttökytkiminä. Alla on tyypillisiä käyttötapauksia ja valintaohjeita.
4.1 Tärkeimmät sovellusalueet
- Teollisuuden moottorin ohjaus:Käytetään suorakäynnistiminä, jotka vaativat aikaviiveen laukaisuominaisuuden, jotta vältetään laukaisu käynnistysvirrassa.
- Jakelulinjan suojaus:Asennettu pää- tai alajakokorteille suojaamaan ylikuormituksilta ja oikosululta asianmukaisesti yhteensovitettuna ylä-/alavirran laitteiden kanssa.
- Hätägeneraattorisarjat:Toimii generaattorin ulostulon katkaisijana, joka tarjoaa eristyksen ja kestää mahdollisia ohimeneviä ylivirtoja.
- LVI-järjestelmät:Suojaa kompressoreja, puhaltimia ja muita moottoreita ilmastointi- ja jäähdytyslaitteissa – vaatii myös aikaviiveominaisuuksia.
4.2 Valintavaiheet
- Määritä kuorman tyyppi:Resistiivinen vai induktiivinen? Onko siinä käynnistysrytmi? Tämä määrittää vaaditun matkan ominaisuuden.
- Laske käyttövirta:Laske kuormitustehon ja jännitteen perusteella suurin linjavirta ja lisää 20–30 % turvamarginaali.
- Arvioi oikosulkuvirta:Ota mahdollinen oikosulkuvirta syöttöverkosta; katkaisijan katkaisukyvyn on oltava suurempi.
- Valitse ohjaustila:Ulkoisen signaalin ohjaus, jos kauko-/automaattikäyttöä tarvitaan; sisäinen ajastin, jos tarvitaan vain ajoitettu kytkentä.
- Ota huomioon snubber-vaatimus:Induktiivisia kuormia (moottorit, muuntajat) varten ota aina snubber-piiri käyttöön.
✦ ✦ ✦
5. Turvallisuussuojaominaisuudet
Turvallisuus on sähkösuunnittelussa etusijalla. Kolmivaiheinen SanGao-katkaisija sisältää useita suojamekanismeja, jotka suojaavat piirin ja laitteiden lisäksi myös henkilöstöä.
- Ylikuormitussuojaus:Lämpömagneettinen laukaisuyksikkö avaa piirin, kun virta ylittää nimellisarvon pitkäksi aikaa, mikä estää kaapelin ylikuumenemisen.
- Oikosulkusuojaus:Magneettinen laukaisu toimii välittömästi oikosulun sattuessa ja katkaisee vikavirran millisekuntien sisällä vaurioiden minimoimiseksi.
- Eristystoiminto:Kahvan ollessa "off"-asennossa riittävä kosketusväli ja eristysetäisyys tarjoavat näkyvän katkoksen, mikä täyttää eristysvaatimukset.
- Trip-Free Anti-Reclosure:Estää uudelleen sulkemisen vian jatkuessa ja eliminoi inhimillisen virheen riskin.
Turvallisuusmuistutus:Varmista aina ennen asennusta, huoltoa tai vaihtoa, että virransyöttö on täysin katkaistu, ja testaa nollajännite. Noudata kaikkia paikallisia sähköturvallisuusmääräyksiä.
✦ ✦ ✦
Usein kysytyt kysymykset
Mitä "laukaisuton" tarkoittaa kolmivaiheisessa katkaisijassa?
Laukaisuvapaa tarkoittaa, että kun ylikuormitus tai oikosulku tapahtuu, sisäinen mekanismi pakottaa koskettimet auki ja kahva siirtyy laukaisuasentoon. Kahvaa ei voida pitää kiinni manuaalisesti, kun vika on olemassa, mikä varmistaa, että virtapiiriä ei voida kytkeä uudelleen päälle ennen kuin vika on poistettu ja kahva nollattu.
Mitä eroa on ulkoisen ja sisäisen ohjaustavan välillä?
sisäänulkoinen ohjaustila, moduuli vastaanottaa signaalin Simulink-tulosta (0 = auki, positiivinen = kiinni), joten se sopii integroitavaksi automaatiojärjestelmiin. sisäänsisäinen ohjaustila, käyttäjä asettaa avaus-/sulkemisajat suoraan moduulin valintaikkunassa, ja katkaisin noudattaa tätä esiasetettua aikataulua – ihanteellinen kiinteään ajoitukseen tai syklisiin toimintoihin.
Milloin snubber-piiriä on käytettävä?
Aina kun katkaisija on kytketty induktiivisiin kuormiin (moottorit, muuntajat, reaktorit) tai virtalähteisiin, sammutus voi aiheuttaa korkeita indusoituneita ylijännitteitä. Rs-Cs-snubber-piiri on välttämätön tämän energian absorboimiseksi. Moduuli sisältää sisäänrakennetun snubberin, joka voidaan ottaa käyttöön tarpeen mukaan.
Kuinka valitsen oikean laukaisukäyrän moottorin kuormille?
Moottorit kuluttavat käynnistyksen aikana 5–7 kertaa nimellisvirtaansa. Välittömästi laukaiseva katkaisija laukaisisi tarpeettomasti. Valitse siksi katkaisin aaikaviiveen sarjalaukaisuominaisuus(käänteisaikainen ylikuormitussuoja), joka mahdollistaa lyhytaikaiset ylivirrat samalla kun se suojaa jatkuvilta ylikuormituksilta ja oikosuluilta. SanGao-moduulin viivekäyrä on suunniteltu tähän tarkoitukseen.
Voiko kolmea napaa käyttää itsenäisesti?
Ei. Sisäinen mekaaninen lukitus varmistaa, että kaikkia kolmea napaa ohjataan yhdellä kahvalla, mikä takaa samanaikaisen katkeamisen. Tämä estää vaihekatkoksia, jotka voivat vahingoittaa kolmivaiheisia laitteita.
Kuinka voin varmistaa, että katkaisijan katkaisukapasiteetti on riittävä?
Katkaisukapasiteetin on oltava suurempi kuin mahdollinen oikosulkuvirta asennuskohdassa. Tämän arvon antaa yleensä järjestelmän suunnittelija tai se saadaan oikosulkututkimuksesta. Katkaisijan nimellinen katkaisukyky on määritetty sen teknisissä tiedoissa; varmistaa, että se saavuttaa tai ylittää lasketun arvon.
✦ ✦ ✦
Valitse virtajärjestelmällesi luotettava kolmivaiheinen suojaus
SanGaon kolmivaiheinen katkaisijamoduuli tarjoaa turvallisen, joustavan ja luotettavan suojan ja ohjauksen, olipa kyseessä teollisuuden moottorinohjaus, kaupallinen jakelu tai automaatiolaitteet. Ota meihin yhteyttä jo tänään saadaksesi tukea asiantuntijan valintaan ja näytetestaukseen.
