Miksi suurjännitteinen maadoituskytkin on kriittinen sähköjärjestelmän turvallisuuden ja huollon kannalta?

Sähkönsiirto- ja jakelujärjestelmissä turvallisuus on ensiarvoisen tärkeää. Yksi usein huomiotta jätetty, mutta olennainen osa onKorkean jännitteen maadoituskytkin. Tällä laitteella on tärkeä rooli sekä laitteiden että henkilöstön suojaamisessa huollon, vikatilanteiden ja rutiinitoimintojen aikana. Tässä artikkelissa tarkastellaan, mitä maadoituskytkin tekee, miten se toimii ja miksi se on välttämätön keskijännitekojeistoissa ja sähköasemissa. Tarkastelemme myös valmistuksen laatua, sertifikaatteja ja luotettavuuttaSanGao tuo tähän kriittiseen sähkökomponenttiin.

Sähköturvallisuuden laulamaton sankari

Kun ajattelemme suurjännitelaitteita, tulevat usein mieleen katkaisijat ja muuntajat. Silti,Korkean jännitteen maadoituskytkinon aivan yhtä tärkeä sähköjärjestelmien turvallisen toiminnan ja huollon kannalta. Tämä laite on asennettu kojeistokaappien tai ala-aseman sisään, ja se tarjoaa luotettavan polun maahan, mikä varmistaa, että teknikot voivat työskennellä turvallisesti jännitteettömän laitteen kanssa ja että vikavirtoja hallitaan tehokkaasti.

Ilman asianmukaisesti toimivaa maadoituskytkintä huoltohenkilöstöllä on vaara vahingossa tapahtuvasta jännitteestä, viereisistä jännitteistä indusoituneista jännitteistä ja vaarallisista ohimenevistä ylijännitteistä.SanGao, Kiinan sähköpääkaupungissa Liushissa sijaitseva korkean teknologian yritys, on valmistanut näitä olennaisia ​​komponentteja jo vuosia noudattaen tiukkoja laatustandardeja ja palvelemaan eri toimialoja kaupunkien verkkojen peruskorjauksista tuulivoimaloihin.

Mikä on korkeajännitteinen maadoituskytkin?

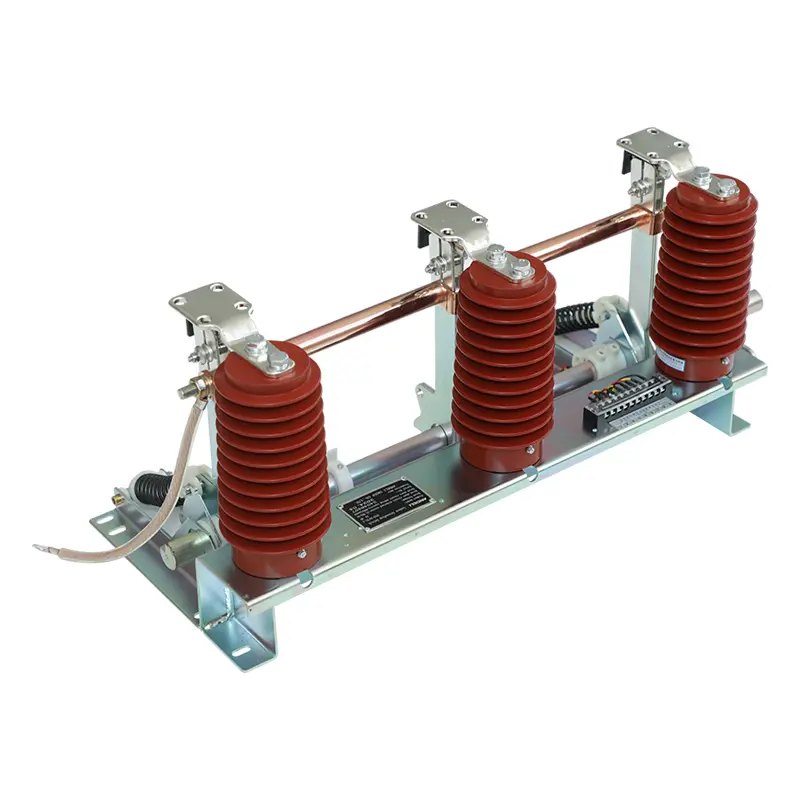

TheKorkean jännitteen maadoituskytkinon mekaaninen kytkinlaite, joka on suunniteltu kytkemään sähköpiirin tietty osa maahan. Se asennetaan tyypillisesti suurjännitekojeistoon (3-12kV, kolmivaiheinen AC 50/60Hz järjestelmät) ja sitä käytetään manuaalisesti tai moottorimekanismilla. Sen päärakenne koostuu kannakkeesta, maadoitusteräkokoonpanosta, kiinteistä koskettimista, anturista, pyörivästä akselista, puristusjousista, johtavista holkista ja joustavista liitännöistä.

Kun maadoitusveitsi on suljettuna, se muodostaa tiukan kosketuksen staattiseen koskettimeen, jolloin syntyy matalaimpedanssinen maadoituspolku. Tämä polku palvelee useita turvallisuus- ja käyttötoimintoja, joita tarkastelemme alla.

Tärkeimmät toiminnot: enemmän kuin pelkkä maadoitmeille

TheKorkean jännitteen maadoituskytkinpalvelee useita kriittisiä toimintoja yksinkertaisen maadoituksen lisäksi:

Henkilöstön suojaus huollon aikana

Kun katkaisija avataan ja erotetaan, viereisessä virtakiskossa tai laitteessa voi silti olla indusoitunutta jännitettä tai jäännösvarausta. Maadoituskytkin tarjoaa näkyvän ja varman maadoitusliitännän, mikä varmistaa, että huoltohenkilöstö on suojattu tahattomalta jännitteeltä tai kapasitiiviselta purkaukselta.

Transienttiylijännitteiden rajoittaminen

Maasulkujen aikana, erityisesti raskaissa järjestelmissä, voi esiintyä ohimeneviä ylijännitteitä. Maadoituskytkin rajoittaa näitä jännitepiikkejä tarjoamalla matalan impedanssin polun, mikä suojaa herkkiä laitteita ja eristystä.

Indusoituneiden jännitteiden poistaminen

Tapauksissa, joissa samassa tornissa on rinnakkaisia ​​siirtolinjoja, jännitteettömät johdot voivat silti kokea indusoituneita jännitteitä viereisistä jännitteisistä linjoista sähköstaattisen ja sähkömagneettisen kytkennän vuoksi. Näiden linjojen maadoituskytkimet tarjoavat reitin näiden indusoituneiden virtojen hajauttamiseen, mikä estää vaaroja.

Oikosulkuvirtojen sulkeminen

Jotkut maadoituskytkimet on suunniteltu sulkeutumaan oikosulkuvirtoja vastaan. Tämä ominaisuus varmistaa, että kytkintä voidaan käyttää myös vikatilanteissa, mikä lisää turvallisuutta hätätoimenpiteiden aikana.

Järjestelmäneutraalin referenssin luominen

Sähköasemilla, joissa on suuria tehomuuntajia, maadoituskytkin auttaa ylläpitämään tasaisen jännitteen vertailupisteen, vakauttamaan sähköverkon ja varmistaen turvallisen toiminnan.

Sovellukset: Missä sitä käytetään?

TheKorkean jännitteen maadoituskytkinSitä käytetään laajalti sähkönjakelu- ja siirtojärjestelmissä, mukaan lukien:

• Kaupunkien ja maaseudun sähköverkkojen peruskorjaukset– Ikääntyvän infrastruktuurin päivittäminen edellyttää luotettavaa maadoitusta turvallisuuden ja vaatimustenmukaisuuden takaamiseksi.

• Sähköasemat ja kojeistokaapit– Kiinteät ja keskijännitekojeistot.

• Tuulivoimalat ja vesivoimalaitokset– Maadoitus generaattoreille ja muuntajille.

• Metallurginen ja petrokemian teollisumeille– Suojaa laitteita ja henkilökuntaa ankarissa ympäristöissä.

• Rautatie- ja kaivosasennukset– Turvallisen maadoituksen varmistaminen ajovoimajärjestelmissä.

• Asuin- ja liikerakennusten sähköprojektit– Saapuville syöttöjärjestelmille ja hätäjärjestelmille.

TheSanGaoEdut: Laatu ja luotettavumeille

SanGaoon rakentanut mainetta korkealaatuisista korkeajännitelaitteista. Yhtiön tuotantolaitos on kooltaan 10 000 neliömetriä, rekisteröity pääoma 81,68 miljoonaa yuania ja taseen loppusumma noin 200 miljoonaa yuania. 120 työntekijää, mukaan lukien 20 ylempää ja keskitason teknistä ammattilaista,SanGaokeskittyy vahvasti T&K-toimintaan ja laadunvarmistukseen.

Yhtiö noudattaa ISO 9001:2008 -laatujohtamis-, ISO 14001 -ympäristöjohtamis- ja OHSMS 18001 -työterveys- ja -turvallisuusjärjestelmiä. Se myös käyttää nykyaikaista ERP-hallintaa ja edistyneitä testauslaitteita varmistaakseen jokaisenKorkean jännitteen maadoituskytkintäyttää tiukat suorituskykystandardit. Yhteistyössä Xi'an Senyuanin ja Beijing Electrical Research Instituten kanssa,SanGaovarmistaa, että sen tuotteet ovat sähkötekniikan eturintamassa.

Niiden maadoituskytkimet on suunniteltu kestävällä mekanismilla, joka käyttää puristusjousia varmistaakseen nopean ja luotettavan sulkemisen/avaamisen tasaisen kosketuspaineen kanssa levyjousien kautta. Tämä rakenne takaa alhaisen kosketusvastuksen ja pitkän käyttöiän myös toistuvassa käytössä.

Usein kysytyt kysymykset (FAQ)

K: Mikä on korkeajännitteisen maadoituskytkimen ensisijainen tarkoitus?

V: Sen ensisijainen tarkoitus on tarjota näkyvä ja turvallinen maadoituspiste jännitteettömille laitteille, suojaten teknikoita tahattomalta jännitteeltä ja haihduttamalla indusoituneita jännitteitä ja varauksia.

K: Mihin maadoituskytkin tavallisesti asennetaan?

V: Se asennetaan yleensä keskijännitekojeistokaappien (3-12kV) sisään sekä sähköasemille ja muuntajien linjan puolelle.

K: Voiko maadoituskytkin sulkeutua oikosulkuvirtaa vastaan?

V: Kyllä, monet maadoituskytkimet on mitoitettu oikosulkusulkuvirtaa varten, joten niitä voidaan käyttää turvallisesti myös vikatilanteissa.

K: Kuinka maadoituskytkin suojaa indusoituneilta jännitteiltä?

V: Siirtolinjoissa, jotka kulkevat rinnakkain jännitteellisten linjojen kanssa, maadoituskytkin tarjoaa reitin indusoituneille virroille, jotka voivat virrata maahan, estäen vaarallisten jännitteiden ilmestymisen jännitteettömille linjoille.

Johtopäätös

TheKorkean jännitteen maadoituskytkinei ehkä ole sähköjärjestelmän loistavin komponentti, mutta sen merkitystä ei voi liioitella. Se turvaa ihmishenkiä, suojaa kalliita laitteita ja varmistaa verkon vakaan toiminnan vikojen ja huollon aikana. Tarjoamalla luotettavan maaradan se auttaa ehkäisemään onnettomuuksia, vähentämään seisokkeja ja ylläpitämään sähköverkon eheyttä.

SanGaotarjoaa maadoituskytkimiä, joissa yhdistyvät vankka mekaaninen rakenne, laadukkaat materiaalit ja tiukka laadunvalvonta takaamaan luotettavan suorituskyvyn vaativissa sovelluksissa. Vahvan teknisen perustan ja jatkuvaan parantamiseen sitoutumisen ansiostaSanGaoon tullut luotettava toimittaja sähkölaitoksille, teollisuuslaitoksille ja infrastruktuuriprojekteille kaikkialla Kiinassa ja sen ulkopuolella.

Jos etsit luotettavaa korkeajännitteisten maadoituskytkimien lähdettä tai tarvitset teknistä apua projektiisi, kutsumme sinutota yhteyttämeille tänään. Heidän kokenut suunnittelutiiminsä voi tarjota tuotespesifikaatioita, mukautettuja ratkaisuja ja oikea-aikaista tukea. Ota yhteyttä yrityksen verkkosivuston tai sähköpostin kautta keskustellaksesi vaatimuksistasi ja selvittääksesi mitenSanGaovoi edistää sähköjärjestelmien turvallisuutta ja tehokkuutta.
