Korkeajännitteen maadoituskytkin

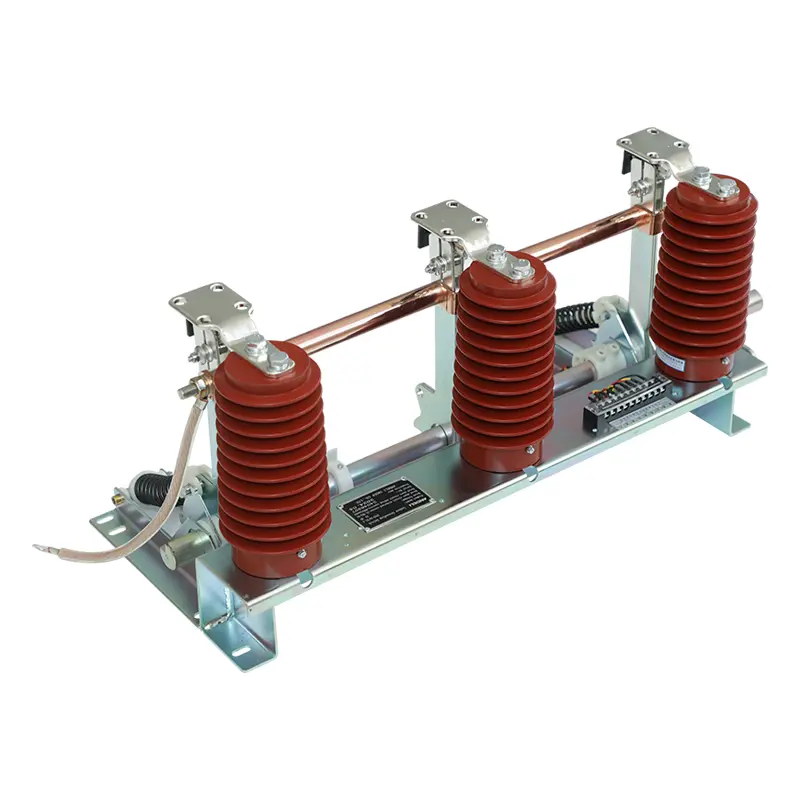

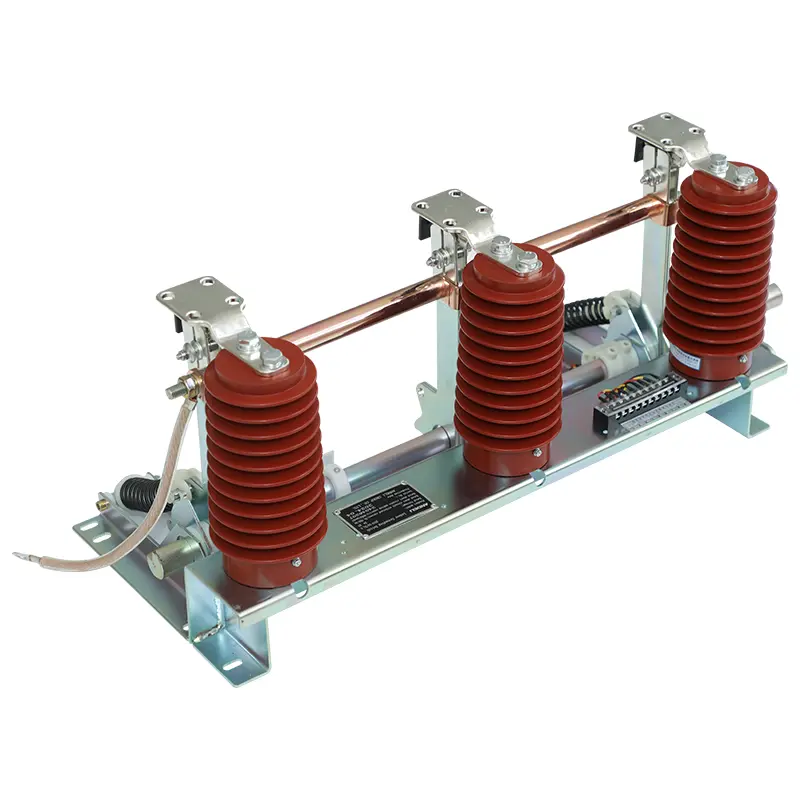

Sangaon kestävä korkeajännite-maadoituskytkin soveltuu sisälle 3-12KV kolmivaiheiselle AC 50 (60) Hz-tehojärjestelmälle, ja sitä käytetään yhdessä erilaisten korkeajännitekytkimen kaapien kanssa. Sitä voidaan käyttää myös korkeajännitteisten sähkölaitteiden ylläpidon maadoittamiseen. Sen päärakenne on maadoituskytkin, joka koostuu kiinnikkeestä, maadoitusveitsikokoonpanosta, staattisesta kosketuksesta, anturista, pyörivästä akselista, pyörivästä varresta, puristusjousesta, johtavasta hihasta ja joustavasta yhteydestä.

Kun toimintamekanismi sulkee maadoituskytkimen, toiminnan vääntömomentti saa pääakselin voittamaan vastusmomentin, ajaen kampivarren kääntymään sulkemissuunnassa siten, että maadoitusveitsissä kulkeva toimintatanko kulkee puristusjousen kuolleen pisteen läpi ja puristusjousi vapauttaa energiaa niin, että maadoituskytkin suljetaan nopeasti sulkemisasennossa. Maadoitusveitsikokoonpanon maadoitusveitsi on tiukasti ja luotettavasti kosketuksessa staattisen kosketuksen laippa -osan (veitsen reuna) kanssa levyjousen kautta.

Kun vääntömomentti levitetään, pääakseli voittaa päämomentin ja jousivoiman ajaakseen varren pyöriäkseen avaussuunnassa ja maadoitusveitsen puristusjouset kulkevat.

Mikä on maadoituskytkimen tarkoitus?

Korkeajännitteistä maadoituskytkintä käytetään maadoitusjohtojen tarjoamiseen maanalaisissa tai delta-yhteydessä kytketyissä järjestelmissä.

Maadoituskytkin mahdollistaa vaiheen toiseen kuormituksen kytkemisen.

Maa-aseman maadoituskytkin maadoitetaan matalan impedanssin maadoituksen muodostamiseksi järjestelmän neutraalin pitämiseksi.

Kytkinkaapin maadoituskytkin varmistaa, että ohimenevän ylijännitteen amplitudi on rajoitettu raskaan maadoitusvian aikana.

Sitä käytetään sähkölaitteiden jakamiseen suojausvaatimusten täyttämiseksi.

Mikä on maadoituskytkimen toiminta?

Korkeajännitteinen maadoituskytkin on kytketty katkaisijaan, ja kun katkaisija puhdistetaan ja vedetään ulos, katkaisijan vieressä oleva vikarkari maadoitetaan automaattisesti maadoituskytkimen läpi. Tämä prosessi suojaa teknikkoja, huoltohenkilöstöä ja käyttäjiä vahingossa tapahtuvilta jännitteiltä.

Sitä käytetään staattisen sähkön ja sähkömagneettisten induktiovirtojen estämiseen. Kahdessa tai useammassa ylävaihtojohdossa samassa tornissa tai viereisessä rinnakkaisyhteydessä, kun yksi tai useampi linja on siirretty uudelleen, demergisoidut viivat tuottavat indusoidun jännitteen ja indusoidun virran johtuen sähkömagneettisesta induktiosta ja niiden ja viereisen energisen viivan välisestä sähköstaattisesta induktiosta. Siksi maadoituskytkimet soveltuvat tällaisille linjoille.

Korkeajännitekytkintä käytetään oikosulun virran sulkemiseen. Maaton kytkimen, jolla on nimellinen oikosulkujen sulkemisvirta, pitäisi pystyä sulkemaan millä tahansa käytetyllä jännitteellä (mukaan lukien sen nimellisjännite) ja millä tahansa virralla (mukaan lukien sen nimellispiirin sulkemisvirta). Maatsemikytkimen nimellinen oikosulun sulkemisvirta on yhtä suuri kuin nimellishuippu kestää virran.

Korkean jännitteen maadoituskytkin sähköasemassa on tärkeä rooli suurissa tai raskailla voimanmuuntajilla, koska se mahdollistaa sähköverkon olevan johdonmukainen jänniteviitepiste. Muuten jännite voi vaihdella paikasta toiseen. Varmista muuntajien ja henkilöstön turvallisuus sähköllä.
