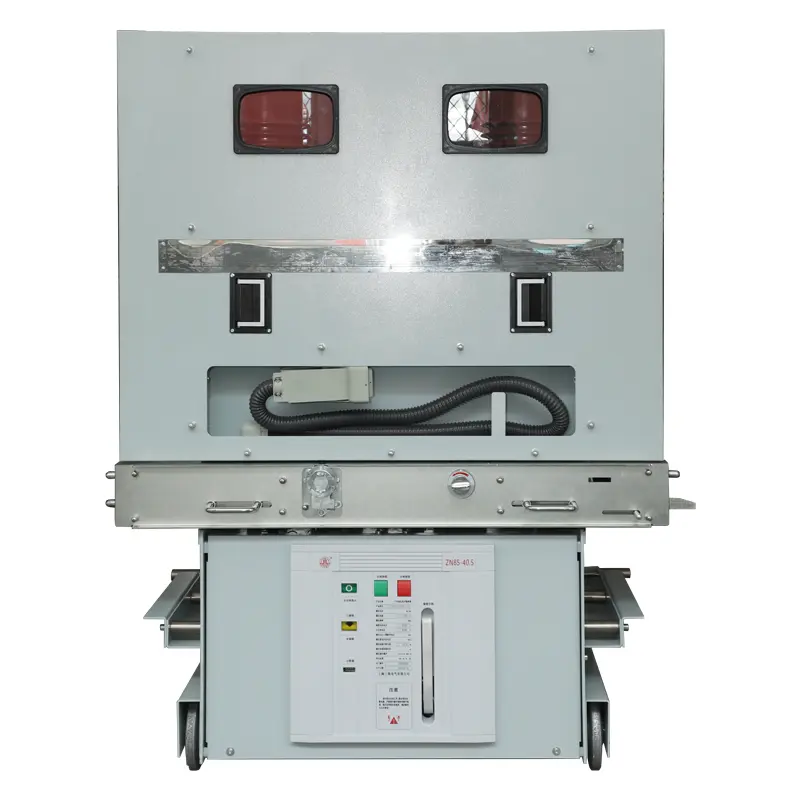

HV sisätilojen tyhjiön katkaisija

Sangao HV: n sisäpöytäkatkaisija omaksuu kiinteän eristysrakenteen ja käyttää edistynyttä epoksitiivisteetekniikkaa tyhjiökaarin sammutuskammioiden, tärkeimpien sähköpiirien, eristystukien ja muiden komponenttien yhdistämiseksi integroituun sinetöityyn napaan ensimmäistä kertaa. Ratkaisi menestyksekkäästi tyhjiökatkaisijoiden ympäristötoleranssiongelman pohjimmiltaan, mikä teki niiden sovelluksesta laajemman.

Integroitu kiinteä suljettu napa ottaa omakonvektiotekniikan, joka ratkaisee taitavasti kiinteiden eristysrakenteiden aiheuttaman lämmön hajoamisongelman VBR (VS1) -12 -sarjan kiinteä suljettu sisätilojen korkeajänniteva tyhjiökatkaisija on katkaisija, joka toteuttaa Kiinassa olevan huoltovapauden käsitteen.

Sen pitkän käyttöiän HV: n sisätilojen tyhjiökatkaisijan kaaren sammutuskammion ja epoksivalujen tiivistystekniikan levitys varmistaa suljetun navan ylläpitovapaan integroinnin, ja käytettäväksi voidaan käyttää korkeaa luotettavuutta pysyvää magneettitoimintamekanismia, joka varmistaa käyttömekanismin ylläpitovapaan toiminnan. Elektroninen ohjausosa luopuu perinteisestä apukytkimestä ja korvaa sen valosähköisellä läheisyyskytkimellä ja ottaa käyttöön täysin elektronisen virtalähteen ja älykkään ohjausyksikön varmistaaksesi elektronisen ohjausosan huoltovapauden käytön

HV-sisäpöytäkatkaisija on sisäkytkentälaite kolmivaiheiselle AC 50Hz -virtajärjestelmille, joiden nimellisjännite on 12 kV. Se toimii suoja- ja valvontayksikköä sähköverkkolaitteille ja voimalaitteille teollisuus- ja kaivosyrityksissä. Sopii paikkoihin, jotka vaativat usein toimintaa nimellistyövirrassa tai useita oikosulkuvirran katkaisuja.

Katkaisija omaksuu toimintamekanismin ja katkaisijan rungon integroidun suunnittelun, jota voidaan käyttää kiinteänä asennusyksikkönä tai varustettu erillisellä käyttövoimamekanismilla käsinkerroksen yksikön muodostamiseksi.

HV-sisäpöytäkatkaisija sopii kolmivaiheiseen vaihtovirtajärjestelmiin, joiden nimellisjännite on 12 kV ja taajuus 50 Hz. Sitä voidaan käyttää laajasti voimalaitoksissa, sähköasemissa, petrokemikaaleissa, metallurgiassa, valmistuslentokentillä ja asuinalueilla sähkölaitteiden ohjaus- ja suojauslaitteena. Se soveltuu erityisesti paikkoihin, joissa usein toimintaa tai useita oikosulkuvirtoja on irrotettu nimellisvirran alla. Se voidaan asentaa sisäeristettyyn kytkentälaitteeseen (kuten KYN28 ja KYN96) tukemaan käyttöä. Katkaisija on GB1984 "korkeajännite AC-katkaisijoiden", JB Factory T3855 "korkeajännite AC-tyhjöiden katkaisijoiden", DL/T 403 "Tekniset olosuhteet 12KV ~ 40,5KV: n korkean jännitteen tyhjiökatkaisimien" Standardien ", ja vastaa IEC62271-100: n merkittäviä vaatimuksia.

Käyttöympäristö:

Ympäristölämpötila: korkeintaan+40 ° C, alle -15 ℃ (varastointi ja kuljetus sallittu -30% C);

Korkeus: enintään 2000 m;

Suhteellinen kosteus: Päivittäinen keskiarvo, joka ei ole enintään 95%, kuukausittainen keskiarvo, joka ei ole enintään 90%, päivittäinen keskimääräinen kyllästetty höyrynpaine, joka ei ole enintään 2,2x10 MPa, kuukausittainen keskiarvo, joka ei ole enintään 1,8x10 ° MPa:

Seisminen voimakkuus: enintään taso 8;

Paikka ilman tulipaloa, räjähdyksiä, vakavaa pilaantumista, kemiallista korroosiota ja vakavaa tärinää.
