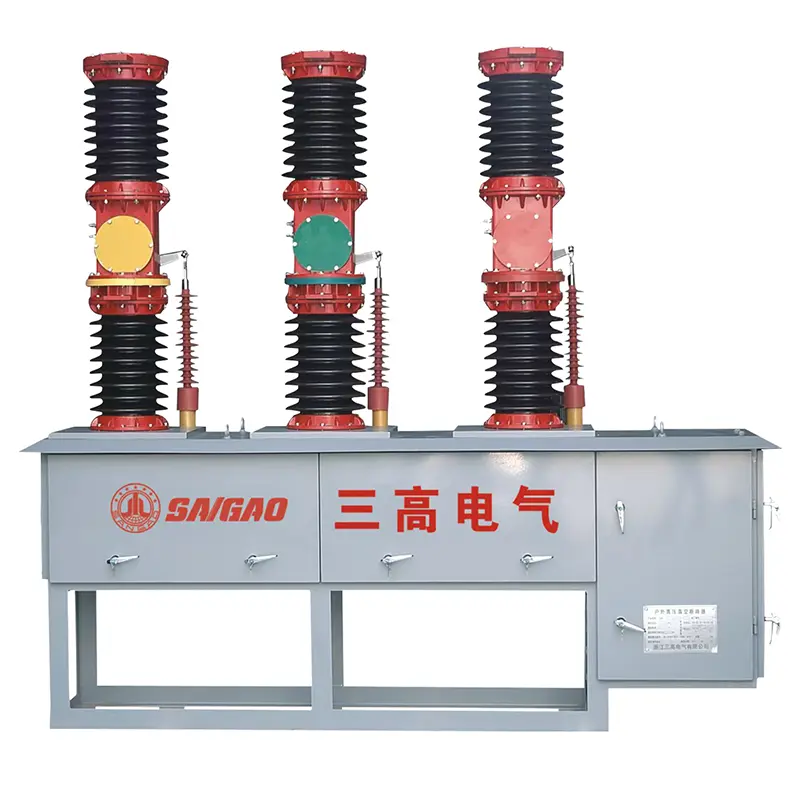

40,5 kV kytkinruutos

Sangaon korkealaatuinen 40,5 kV -kytkimen recloser on kolmivaiheinen AC 50Hz/60Hz Ulkona korkeajännitekytkin. Käytetään pääasiassa 10-35 kV: n ulkoilujärjestelmiin maaseutu- ja kaupunkivoimaverkkoissa. Yhdistettynä kuormavirtaan, ylikuormitusvirtaan ja oikosulkuvirtaan, sitä voidaan käyttää myös muissa vastaavissa paikoissa.

Rakenteelliset ominaisuudet

40,5 kV: n kytkimen uudelleenkäyttäjä omaksuu kolmivaiheisen sarakkeen rakenteen, jolla on vakaata ja luotettavaa rikkoutumiskykyä, ei palamisen ja räjähdyksen riskiä, ylläpitovapaa, pieni koko, kevyt ja pitkä käyttöikä.

Kolmen vaiheen pylväs ja virran muuntaja on valmistettu ulkona epoksihartsista kiinteästä eristyksestä ja kääritty silikonigeelillä; Ne ovat kestävä korkea lämpötila, matala lämpötila, ultraviolettisäteily ja ikääntyminen.

Ominaisuudet:

1. 40,5 kV: n kytkimen uudelleenkäyttäjä voidaan tallentaa, tehdä ja rikkoa moottorin läpi, ja sitä voidaan käyttää kahvan läpi.

2. Rikkova oikosulkuvirta voi olla jopa 25KA.

3. Mikromoottorin jousimekanismi (noin 30 W).

4. Asennusmenetelmä: Käytetään kahta asennusmenetelmää.

5. Tiivistyssuorituskyky: Luotettava tiivistystekniikka otetaan käyttöön.

6. Saapuvat ja lähtevät linjamenetelmät: Keraamisia hihoja käytetään riittävän eristysetäisyyden varmistamiseen.

7. Turvallinen käyttö: varustettu räjähdyksenkestävillä laitteilla.

Työympäristö

Ympäristölämpötila: -40 -85 ℃

Päivittäinen lämpötilaero: 25 ℃

Korkeus: ≤ 2000m

Tuulen nopeus ei ylitä 35 m/s

Ei -vahva syövyttävä kaasu, joka sopii kohtalaiseen ympäristöön (kuten happo, alkal, tukehtuminen jne.)

Pilaantumistaso: iv

Latauslämpötila: -40 -85 ℃

Varoittaa

Loppukäyttäjien on varmistettava, että releen pääkontaktille ei ole virtalähdettä

Kunkin C-O-operaation välinen aika on alle sekunti

Jos vaihtaminen usein, seuraa: Nimellistyösykli O-0.3S-C O-3S-C O (vähintään 3S, enintään 180S)
