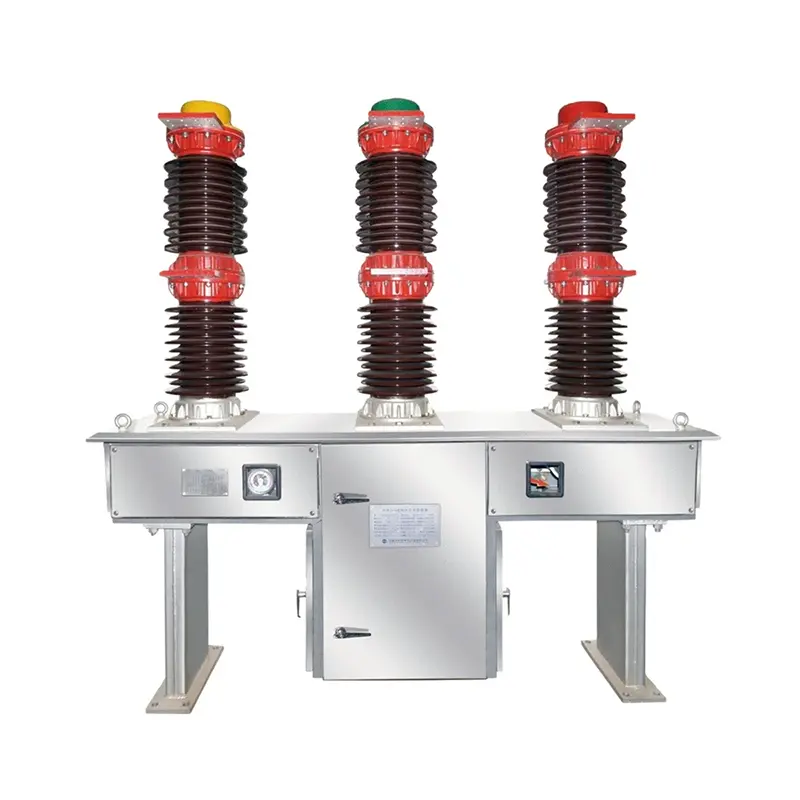

Ulkoilmakaasukatkaisija

Sangaon ulkokaasuvirtakatkaisija tarjoaa asiakkaille kattavan valikoiman ANSI- ja IEC -standardisuunnitteluja, samoin kuin SWITCH -tekniikan uusinta kehitystä, mukaan lukien SF6 -kaasu- tai tyhjiökatkaisu, magneettiset tai kevään mekanismit, elävät tai kuolleet tölkit, jotka tunnetaan yleisesti koiranauhana tai kioskimallina, mahdollistaa verkko -optimoinnin ja älykkäiden ruudukkaiden sovellusten.

SF6 -kaasun hajoaminen ei aiheuta nykyistä pilkkomista tai ylijännitteistä.

Nämä ominaisuudet varmistavat katkaisijan pitkän sähköisen käyttöiän ja rajoittavat laitteen dynaamisia, tasavirta- ja lämpöjännityksiä.

GSH (MH) -tyyppinen energian varastointi ja ilmainen vapautusmekaaninen toimintamekanismi mahdollistaa avaaminen ja sulkemisen paikallisen ja kaukosäätimen kautta.

Käyttömekanismin, liikkuvien kontaktien ja kondensaatiolämmittimen aktivointi kinematiikka sijaitsee suljetussa metallikotelossa, joka toimii myös elektrodien tukena.

Yllä olevaa rakennetta tukee kehys, joka on valmistettu venytettävistä metalliosista, mikä mahdollistaa katkaisijan napojen korkeuden säätämisen 2800 mm: sta 3700 mm: iin.

Metallikotelon suojataso on IP 54 (*), ja se on varustettu suljetulla ovella, jossa on tarkastusikkuna.

Kuori on valmistettu teräslevystä ja tarjoaa riittävän pintasuojan erityisellä metallointi- ja maalausprosesseilla. Tukirakenne on läpikäynyt kuumin galvanisoivan hoidon.

Sovelluskentät

Ulkokaasun katkaisijaa käytetään virranjakeluun, piirien hallintaan ja suojaamiseen sekä muuntajien, tasasuuntaajien, kondensaattoripankkien hallintaan ja suojaamiseen.

SF6: n automaattisen puskuroilun katkaisijatekniikan takia ulkokaasun katkaisijat eivät tuota ylijännitteen kytkentäprosessin aikana, mikä tekee niistä erittäin sopivia jälkiasennukseen, päivittämiseen ja vanhojen laitteiden laajentamiseen, koska kaapeleiden ja laitteiden eristysmateriaalit ovat saattaneet kohdistaa stressiin käytön aikana.

Käyttöympäristö

1. Korkeus: enintään 2500 metriä; Tasangon tyyppi 4000 metriä;

2. ympäristölämpötila: -30 ℃ -+40 ℃ (erityisvaatimus -40 ℃ -+40 ℃);

3. Suhteellinen kosteus: päivittäinen keskiarvo, joka ei ole enintään 95%, kuukausittainen keskiarvo, joka ei ole enintään 90% (25 ° C);

4. Tuulen nopeus: enintään 35 metriä sekunnissa;

5. paikat, joissa ei ole palavia aineita, räjähdysvaarat, kemiallinen korroosio ja vakavat värähtelyt.
