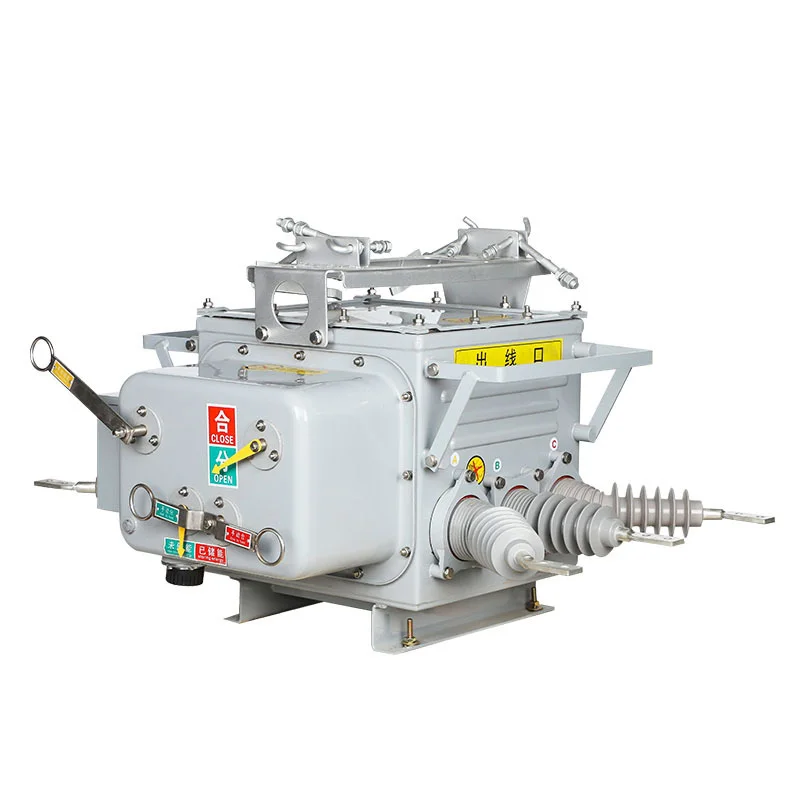

Ulkoiljarjan tyhjiökatkaisija

Sangaon kestävä ulkoraja tyhjiökatkaisija (jäljempänä nimellä "raja-katkaisija") soveltuu korkeajännitekytkimen ulkotiloihin, joissa on kolmivaiheinen AC 50Hz ja nimellisjännite 33 kV: n ja sen alapuolella. Katkaisijan runko on varustettu tyhjiökaaren sammutuskammiolla, virran muuntajalla, nollasekvenssivirran muuntajalla jne. Kirteerellä on kauko -ohjaustila, suojausohjaustoiminto ja viestintätoiminto. Se voi luotettavasti arvioida ja havaita sähköasemia, teollisuus- ja kaivosyrityksiä sekä kaupunkien ja maaseudun sähköverkkoja hallintaa ja suojausta varten. Erityisesti sopivat maa- ja kaupunkitason milliamphere-tason nolla-sekvenssivirran ja vaiheen vikaan oikosulkuvirran toimintaan, saavuttaen yksivaiheisten pohjavirheiden automaattisen eliminaation ja vaiheen ja vaiheen oikosulkuvirheiden vaiheen.

Ulkoilman rajan tyhjiökatkaisija keskeyttää kaaren tyhjiötilassa ja käyttää SF6 -kaasueristystä. Laatikko ottaa käyttöön edistyneen tuodun kaasutiivisteen, räjähdyksenkestävän ja eristysrakenteen tekniikan, jolla on erinomainen yleinen tiivistymisteho. Myös tuonti- ja vientiputkien tiivistystehokkuutta on parantunut, ja yleinen tiivistyksen suorituskyky on hyvä. Sisällä täytetty SF6 -kaasu ei saa vuotaa tai ulkoinen ympäristö vaikuttaa niihin. Kevään toimintamekanismi on pienennetty ja sen suorituskyky on optimoitu. Pääketjun siirto- ja monivaiheinen matkajärjestelmä, alhainen vastus ja alhainen lämpötilan nousu. Sen luotettavuus ja vakaus ovat parempia kuin perinteiset kevään mekanismit.

Tämä tuote on asennettu yleiskustannusten jakelujohtojen vastuu rajaan. Käyttäjän saapuvan viivan etuosa eliminoi automaattisesti yksivaiheiset maadoitusvirheet ja vaiheen vaiheen oikosulkuvirheet käyttäjän järjestelmässä välttäen käyttäjän maailmassa olevien vikojen leviämisen päävaihteistoon, varmistaen viallisten käyttäjien sähköturvallisuuden ja parantavan sähköisen luotettavuuden. Jos vika on pysyvä ja sähköaseman uudelleen sulkeminen epäonnistuu, keskijännitteen käyttäjän sivuston onnettomuus johtaa koko jakelun päälinjan katkaisuun. Tämä sähköverkon yleinen tartuntatapaturma aiheuttaa merkittäviä menetyksiä yhteiskunnalle.

ympäristöolosuhteet

(1) Ympäristöilman lämpötila: -40 ℃ ~+40 ℃; Päivittäinen lämpötilan muutos ei ylitä 25 ℃; SF6 -kaasun ominaisuuksien mukaan, kun ympäristön lämpötila on -40 ℃ ja säiliön sisällä oleva paine on 0,05MPA, SF6 on edelleen kaasumaisessa tilassa tuotteen normaalin toiminnan varmistamiseksi. Kun ympäristön lämpötila on -40 ℃ ja mittaripaine on 0,05MPa, SF6: n nesteytyspiste on -55 ℃; Kun mittaripaine on nolla, SF6 -nesteytyspiste ei ylitä -60 ℃.

(2) tuulen nopeus, joka ei ole enintään 35 m/s;

(3) Paikka, jolla ei ole syttyvyyttä, räjähdysvaaraa, voimakasta kemiallista syövyttämistä (kuten erilaisia happoja, emäksistä tai savua) ja voimakasta tärinää.

(4) korkeus: ≤ 1000m;

(5) peittopaksuus: 10 mm;

(6) ilman pilaantuminen: Taso 4;

(7) seisminen voimakkuus: ≤ 7 astetta;

(8) Neutraali pisteen maadoitusmenetelmä sähköverkkoon: Neutraalipiste ei ole maadoitettu, se maadoitetaan kaaren tukahdutuskelan läpi ja nollapiste maadoitetaan alhaisen vastuskyvyn kautta.
