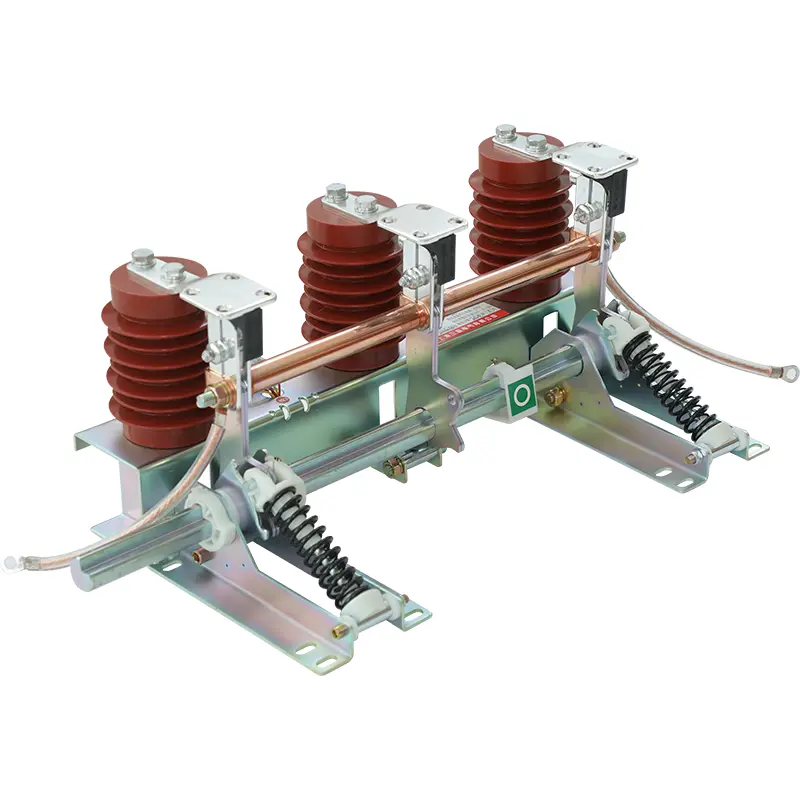

AC Kolmivaiheinen sisäkäyttöinen nopea maadoituskytkin

SanGaon kolmivaiheinen sisäilman nopea maadoituskytkin on ihanteellinen yhteensopiva komponentti kojeistotehtaille, jotka etsivät responsiivista maadoitussuojausta. Se on suunniteltu yksinomaan sisätilojen suurjänniteskenaarioihin, ja se suorittaa luotettavan maadoituksen piirin irrotuksen jälkeen ja vähentää jäännössähkön, induktiivisen jännitteen ja oikosulkuhäiriöiden aiheuttamia piileviä vaaroja.

Nopeatoiminen maadoitussuojaus keskijännitejärjestelmille

Korkeajännitehuoltotöissä turvallisen maadoitustilanteen saavuttamiseen kuluva aika on tärkeä tekijä. Viivästynyt tai epävakaa maadoitustoiminto voi lisätä teknikoiden ja sähkölaitteiden riskejä.

Nopea sulkemismekanismi mahdollistaa maadoitussiiven siirtymisen nopeasti suljettuun asentoon, mikä luo luotettavan yhteyden sähköpiirin ja maadoitusjärjestelmän välille.

AC kolmivaiheista sisätilojen nopeaa maadoituskytkintä käytetään pääasiassa:

• Maadoita eristetty sähkölaitteet huollon aikana

• Vapauta jäännössähkövaraus irrotuksen jälkeen

• Tarjoa oikosulku maadoitusominaisuus

• Paranna käyttäjän suojausta kojeistojärjestelmien sisällä

Verrattuna tavallisiin manuaalisiin maadoitusrakenteisiin, nopeatoiminen suunnittelu keskittyy nopeaan mekaaniseen vasteeseen ja vakaaseen kosketuspaineeseen.

Kuinka nopea sulkemismekanismi toimii?

Toimintamekanismi määrittää, pystyykö kolmivaiheinen AC-sisäkäyttöinen maadoituskytkin suorittamaan sulkemisen tarkasti ja johdonmukaisesti.

Pääkäyttöprosessi sisältää:

1. Käyttömekanismi saa sulkemiskomennon.

2. Pääakseli pyörii ja siirtää mekaanista voimaa.

3. Maadoitusveitsi liikkuu kiinteää kosketinta kohti.

4. Jousimekanismi vapauttaa varastoitunutta energiaa sulkemisen nopeuttamiseksi.

5. Johtavat osat muodostavat maadoitusliitännän.

Nopeasti sulkeutuva rakenne auttaa maadoitusterää voittamaan mekaanisen vastuksen ja saavuttamaan halutun asennon nopeasti.

Pääkomponentit sisältävät:

• Tukikehys

• Maadoitusveitsikokoonpano

• Staattinen kosketin

• Pyörivä akseli

• Käyttövarsi

• Puristusjousi

• Johtavat liitäntäkomponentit

Näiden osien koordinoitu suunnittelu varmistaa vakaan mekaanisen liikkeen toistuvan käytön aikana.

Sähkösuojaustoiminto huollon aikana

Jopa sen jälkeen, kun katkaisija tai erotin katkaisee virransyötön, sähköenergiaa voi jäädä järjestelmään kapasitanssin, induktion tai lähellä olevien jännitteisten piirien vuoksi.

AC kolmivaiheinen sisäkäyttöinen nopea maadoituskytkin auttaa:

• Pura jäljellä oleva sähköenergia

• Vähennä indusoituneiden jännitteiden vaaroja

• Järjestä matalaimpedanssinen maadoituspolku

• Paranna kunnossapidon turvallisuusmenettelyjä

Sähköasemilla, joissa on rinnakkaispiirejä, sähkömagneettinen ja sähköstaattinen induktio voi tuottaa ei-toivottua jännitettä irrotettuihin laitteisiin. Oikein asennettu maadoitusjärjestelmä auttaa hallitsemaan näitä riskejä.

Tekniset tiedot

Miksi valita SanGao suurjännitemaadoituslaitteille?

Maadoituskytkimiä valitessaan asiakkaat keskittyvät yleensä kolmeen käytännön asiaan:

Vakaa mekaaninen toiminta

Nopea sulkemismekanismi on suunniteltu toistuviin kytkentätoimintoihin ja tasaiseen maadoituskykyyn.

Yhteensopivuus kytkinjärjestelmien kanssa

SanGao kehittää suurjännitekomponentteja todellisten kojeistosovellusten vaatimusten perusteella.

Täydellinen valmistuskyky

Suunnittelusta ja tuotannosta testaukseen SanGao hallitsee keskeisiä valmistusprosesseja sisäisesti ja tukee parempaa tuotteiden yhtenäisyyttä.

Yhtiön tuotevalikoimaan kuuluvat maadoituskytkimet, erottimet, kuormakytkimet, tyhjiökytkimet ja muut suurjännitesähkölaitteet.

FAQ

1. Mikä on tämän laitteen päätarkoitus?

Sitä käytetään korkeajännitteisten sähkölaitteiden maadoittamiseen eristyksen jälkeen ja suojaamaan huoltotoimenpiteiden aikana.

2. Miksi nopealla sulkeutumismekanismilla on väliä?

Nopea sulkemistoiminto auttaa maadoituslevyä muodostamaan kontaktin nopeasti ja parantaa suojausta epänormaaleissa sähköolosuhteissa.

3. Voiko se toimia katkaisijoiden ja eristyskytkimien kanssa?

Kyllä. AC Kolmivaiheista sisäilman suurnopeusmaadoituskytkintä käytetään yleisesti yhdessä suurjännitekojeistokomponenttien kanssa turvallisen eristys- ja maadoitussekvenssin luomiseksi.

4. Mitkä järjestelmät sopivat tälle kytkimelle?

Se on suunniteltu sisätilojen AC kolmivaiheisiin suurjännitejärjestelmiin, erityisesti keskijännitekojeistosovelluksiin.
