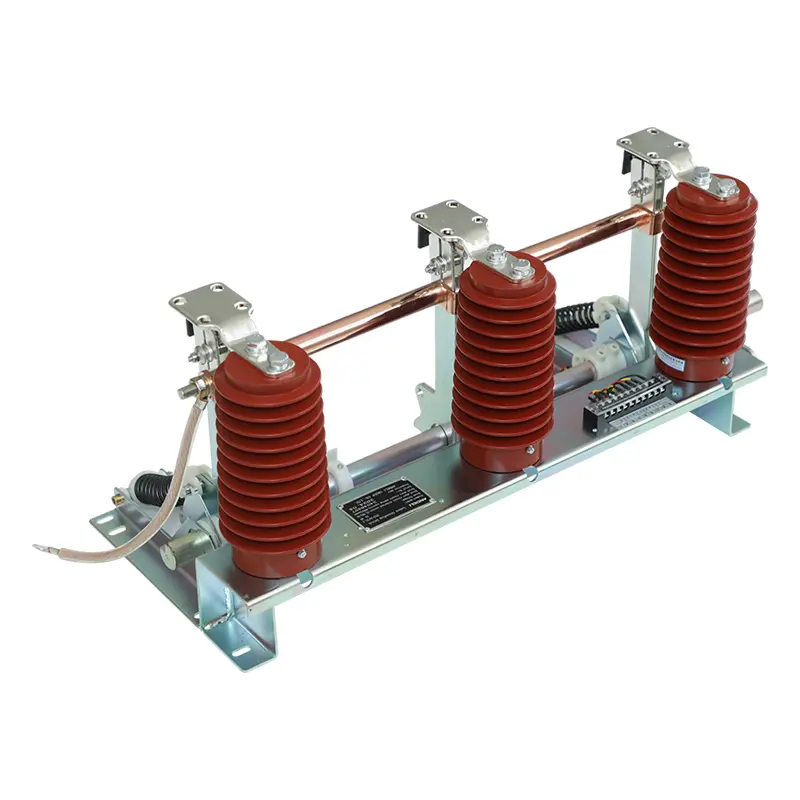

Korkeajännitekytkinlaitteen sisäänrakennettu maadoituskytkin

SanGao High Voltage Switchgear sisäänrakennettu maadoituskytkin on laajalti hankittu kytkinlaitteiden tuottajilta, muuntajan sähköasemilta ja teollisilta jakeluprojekteilta, jotka tavoittelevat kompaktia kokoa ja vastaavaa maadoitussuojausta. Tämä all-in-one-rakennesuunnittelu on optimoitu saumattomaan asennukseen korkeajännitteisten kaappirunkojen kanssa, ja se mahdollistaa piirien täydellisen eristämisen, eliminoi jäännösjänniteiskun riskit ja parantaa kaikkien huoltotyönkulujen vakautta paikan päällä.

Integroitu maadoitusrakenne kompakteille kytkinjärjestelmille

Nykyaikaiset kojeistojärjestelmät vaativat paitsi sähkön suorituskyvyn myös tehokkaan sisäisen tilankäytön. Erillisten maadoituslaitteiden asentaminen voi lisätä kaapin monimutkaisuutta ja vaatia lisäasennusjärjestelyjä.

Sisäänrakennettu rakenne integroi maadoitustoiminnon suoraan kojeistorakenteeseen, mikä mahdollistaa kaapin turvallisemman toiminnan viemättä tarpeetonta ulkotilaa.

Päätarkoituksia ovat:

• Maadoitusreitin tarjoaminen sähköeristyksen jälkeen

• Suojaa huoltohenkilöstöä tahattomalta jännitteeltä

• Kojeiston komponenttien turvallisen tarkastuksen tukeminen

• Maadoituslaitteiden ja kaappirakenteen koordinoinnin parantaminen

Kojeiston valmistajille korkeajännitekojeiston sisäänrakennettu maadoituskytkin yksinkertaistaa kaapin suunnittelua ja parantaa yleistä laitteiden koordinointia.

Kuinka sisäänrakennettu maadoitusrakenne parantaa kaapin turvallisuutta?

Suurjännitekytkinkaapit sisältävät useita sähkökomponentteja, mukaan lukien kiskot, katkaisijat ja kaapeliliitännät. Huollon aikana jopa eristetyissä komponenteissa voi olla jännitettä tai jäännössähköenergiaa.

Maadoituskytkin auttaa luomaan matalaimpedanssisen maadoitusliitännän turvallisuuden parantamiseksi.

Tyypillinen toimintaprosessi:

1. Piiri on irrotettu virtalähteestä.

2. Eristysehto vahvistetaan.

3. Maadoituskytkin on kiinni.

4. Huoltotyöt alkavat maadoituksen vahvistuksen jälkeen.

Korkeajännitekytkinlaitteen sisäänrakennetun maadoituskytkimen integroitu rakenne auttaa varmistamaan, että maadoitusasento on lähempänä suojattua piiriä, mikä parantaa järjestelmän koordinaatiota.

Rakennesuunnittelu, joka keskittyy kytkinlaitteiden integrointiin

Sisäänrakennetun maadoituskytkimen suorituskyky riippuu sekä sähköliitännän laadusta että mekaanisesta sovituksesta kaapin kanssa.

Pääkomponentit sisältävät:

• Maadoitusveitsikokoonpano

• Staattinen kosketin

• Pyörivä akseli

Sulkemistoiminnon aikana käyttömekanismi ajaa pyörivää akselia ja maadoitusveistä kontaktiasentoa kohti. Jousimekanismi auttaa takaamaan vakaan kosketuspaineen, kun maadoitusterä saavuttaa sulkemisasennon.

Tämä korkeajännitekytkinlaitteen sisäänrakennettu maadoituskytkin tukee:

Luotettava kontaktiyhteys

Maadoituslevy pitää tiukan kosketuksen staattisen koskettimen kanssa vakaan maadoitusreitin muodostamiseksi.

Mekaanisen asennon tarkkuus

Tarkka liike auttaa varmistamaan oikean auki- ja kiinniasennon kojeiston sisällä.

Pitkäaikainen toimintavakaus

Optimoitu mekaaninen rakenne vähentää toistuvien kytkentöjen aiheuttamien toimintaongelmien riskiä.

Integroidun maadoitussuojauksen sovellusalueet

Korkeajännitekytkinkaapit sisätiloihin

Kojeistovalmistajat käyttävät suurjännitekojeiston sisäänrakennettua maadoituskytkintä täydentämään kaapin toimintoja säilyttäen samalla kompaktin sisäisen asettelun.

Teollisuuden jakeluasemat

Tehtaat, joissa on keskijännitejärjestelmä, tarvitsevat turvalliset huoltotoimenpiteet muuntajille, syöttöjohdoille ja sähkölaitteille. Integroitu maadoitus auttaa kuljettajia valmistelemaan turvallisempia työolosuhteita.

Sähköasemat ja sähkönjakelutilat

Sähköasemat vaativat luotettavat maadoitusjärjestelyt katkaisijoiden, virtakiskojen ja kaapeliosastojen kunnossapitotoimia varten.

Sähköinfrastruktuuriprojektit

Suuret kaupalliset tilat, kuljetusjärjestelmät ja energiaprojektit vaativat usein kompakteja kojeistoratkaisuja, joissa sisätilan tehokkuus on tärkeää.

FAQ

1. Miksi asentaa maadoituskytkin kojeiston sisään?

Sisäänrakennettu rakenne mahdollistaa maadoitussuojauksen integroinnin kaappirakenteeseen, mikä säästää asennustilaa ja parantaa järjestelmän koordinointia.

2. Minkä suojan maadoitustoiminto tarjoaa?

Korkeajännitekytkinlaitteen sisäänrakennettu maadoituskytkin auttaa luomaan turvallisen maadoitusreitin huollon aikana ja vähentää vahingossa tapahtuvan jännitteen, induktiovirran tai staattisen sähkön aiheuttamia riskejä.

3. Voidaanko tätä laitetta käyttää erilaisten kytkinlaitteiden kanssa?

Kyllä. Asennuksen yhteensopivuus tulee varmistaa kaappirakenteen ja projektin vaatimusten mukaisesti.

4. Mitä tulee tarkistaa huollon aikana?

Käyttäjien tulee tarkastaa mekaaninen liike, maadoituskoskettimien kunto ja liitäntöjen luotettavuus määräaikaishuollon aikana.
