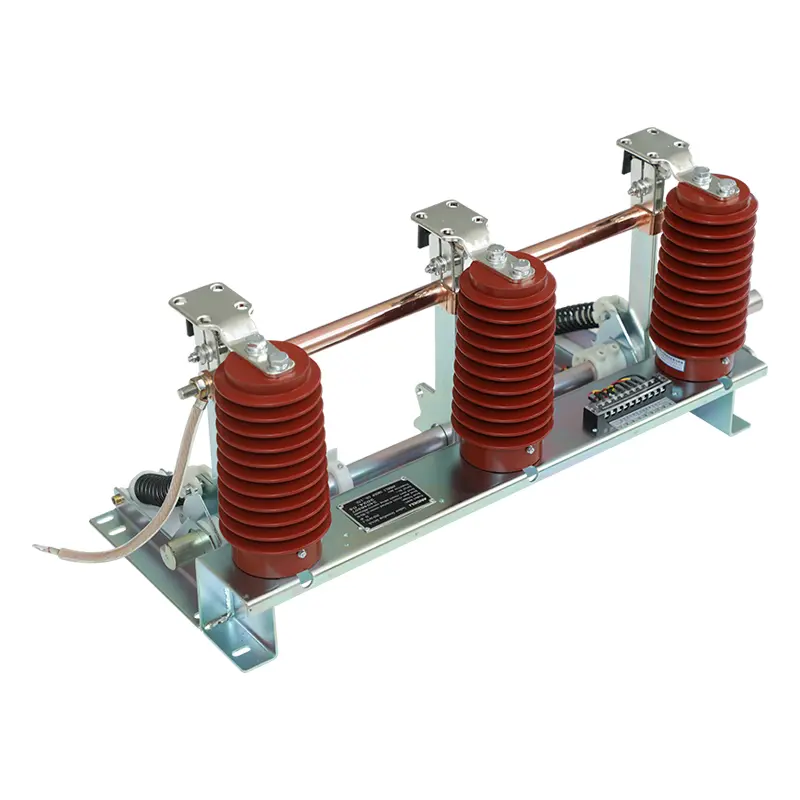

Sisäkäyttöinen AC-maakytkin nopealla maadoitusveitsellä

SanGaon AC-maadoituskytkin, jossa on nopea maadoitusveitsi, tarjoaa erikoisen keskijännitteisen maadoituslaitteen, joka on tarkoitettu riskien hallintaan sisäilmalaitteiden huollon aikana. Kattaa 3kV - 12kV kolmivaiheiset AC 50/60Hz työolosuhteet, sen nopea maadoitusterärakenne lyhentää maadoitusaikaa ja minimoi huoltohenkilöstön turvallisuusuhat.

Nopea maadoitusvaste turvallisempaan keskijännitehuoltoon

Suurjännitelaitteiden huollon aikana maadoitusnopeus ja mekaaninen luotettavuus vaikuttavat suoraan käyttäjän turvallisuuteen. Kun piiri on eristetty, maadoituskytkin tarjoaa ohjatun maadoituspolun odottamattomien jännitevaarojen estämiseksi.

Suurinopeuksinen maadoitusveitsi mahdollistaa maadoituksen nopean päätökseen ohjausakselin, kampivarren, jousimekanismin ja maadoitusveitsikokoonpanon koordinoidun liikkeen avulla.

Sisätilojen AC-maakytkintä, jossa on nopea maadoitusveitsi, käytetään pääasiassa:

• Maadoita korkeajännitteiset sähkölaitteet huollon aikana

• Suojaa teknikkoja vahingossa esiintyviltä jännitteiltä

• Rajoita indusoituneen jännitteen ja staattisen sähkön aiheuttamia riskejä

• Järjestä maadoitusvikavirtareitit sähköjärjestelmiin

Toisin kuin yksinkertaiset maadoitusliitännät, erillinen maadoituskytkin tarjoaa ohjatun mekaanisen toiminnan ja määritellyn maadoitusasennon kojeistojärjestelmien sisällä.

Kuinka nopea maaveitsirakenne toimii?

Nopealla maadoitusveitsellä varustetun Indoor AC Ground Switchin toimintakyky riippuu suuresti mekaanisten komponenttien välisestä vuorovaikutuksesta.

Päärakenne sisältää:

• Kiinnike

• Maadoitusveitsikokoonpano

• Staattinen kosketin

• Anturi

• Pyörivä akseli

• Pyörivä varsi

• Puristusjousi

• Johtava holkki

• Joustava liitäntä

Kun käyttömekanismi sulkee maadoituskytkimen, käyttömomentti ohjaa pääakselia ja pyörivää vartta kohti sulkemisasentoa. Kun puristusjousen kuollut kohta on ohitettu, varastoitu jousienergia vapautuu, jolloin maadoitusveitsikokoonpano voi siirtyä nopeasti suljettuun asentoon.

Maadoitusveitsi pitää tiukan kosketuksen staattiseen kosketukseen levyjousirakenteen kautta, mikä auttaa saavuttamaan vakaan sähköyhteyden.

Tämä mekaaninen rakenne auttaa parantamaan:

• Sulkunopeuden johdonmukaisuus

• Kosketuspaineen vakaus

• Pitkäaikainen käyttövarmuus

Tekniset tiedot

Laite on suunniteltu keskijännitesovelluksiin sisätiloissa, joissa vaaditaan turvallista maadoitusta.

Sovellusskenaariot, joissa nopealla maadoituksella on merkitystä

Sisäkytkinlaitteiden huoltohuoneet

Jakelutiloissa huoltohenkilöstö tarvitsee luotettavan menetelmän varmistaakseen laitteiden maadoituksen ennen tarkastusta. Maadoituskytkin tarjoaa erillisen maadoituspisteen, kun eristystoimenpiteet on suoritettu.

Teollisuuden sähköjärjestelmät

Keskijännitelaitteita käyttävät tehtaat saattavat vaatia muuntajien, syöttölaitteiden ja kytkinlaitteiden säännöllistä huoltoa. Vakaa maadoitusmekanismi auttaa vähentämään riskejä ajoitettujen seisokkien aikana.

Sähköasemat

Sähköasemat sisältävät useita suurjännitepiirejä, joissa tahaton jännite, indusoitunut virta tai sähkömagneettiset vaikutukset voivat aiheuttaa vaaroja. Maadoituslaitteet auttavat luomaan turvallisemman huoltoympäristön.

Rinnakkaissiirtolinjaympäristöt

Kun yksi ilmajohto on jännitteettömänä ja lähellä olevat johdot pysyvät jännitteinä, sähköstaattinen ja sähkömagneettinen induktio voi aiheuttaa indusoituvan jännitteen. Maadoituskytkimet auttavat poistamaan nämä vaikutukset ja suojaavat huoltotyöntekijöitä.

Maadoituksen turvallisuuteen keskittynyt laadunvalvonta

Maadoituskytkimet ovat sähköjärjestelmien turvallisuuteen liittyviä komponentteja, joten valmistuksen tarkastuksessa on keskityttävä sekä mekaaniseen toimintaan että sähköliitäntöjen laatuun.

SanGao koskee:

• ISO9001:2008 laatujärjestelmä

• ISO14001 ympäristöjärjestelmä

• OHSMS 18001 työterveys- ja turvallisuusjohtamisjärjestelmä

Sisätilojen AC-maakytkimelle, jossa on nopea maadoitusveitsi, laadunvalvonta sisältää:

• Maadoitusveitsen liikkeen tarkkuuden tarkistaminen

• Johtavien liitäntäpisteiden tarkastaminen

• Mekaanisen toiminnan yhdenmukaisuuden tarkistaminen

• Valmiin tuotteen kunnon vahvistaminen ennen toimitusta

Nämä tarkastusvaiheet auttavat vähentämään asennuksen säätöongelmia sen jälkeen, kun laitteet ovat saapuneet projektiin.

FAQ

1. Mikä on tämän maadoituslaitteen päätarkoitus?

Se tarjoaa maadoitusreitin korkeajännitteisille sähkölaitteille huollon aikana ja auttaa suojaamaan teknikkoja vahingossa esiintyviltä jännitevaaroilta.

2. Miksi nopean maadoitusveitsen suunnittelu on tärkeää?

Nopeatoiminen mekanismi auttaa maadoitusterää saavuttamaan nopeasti kiinni-asennon ja pitämään luotettavan kontaktin staattisen koskettimen kanssa.

3. Mitkä tehojärjestelmät sopivat tälle laitteelle?

Se soveltuu sisätiloihin 3-12kV kolmivaiheisiin AC 50(60)Hz tehojärjestelmiin.

4. Voidaanko se asentaa olemassa olevien kytkentäkaappien kanssa?

Kyllä. Nopealla maadoitusveitsellä varustettu sisäilmanvaihtovirtakytkin on suunniteltu toimimaan yhdessä erilaisten suurjännitekytkinkaappien kanssa, mutta asennuksen yhteensopivuus tulee varmistaa kaappikohtaisen suunnittelun mukaan.
