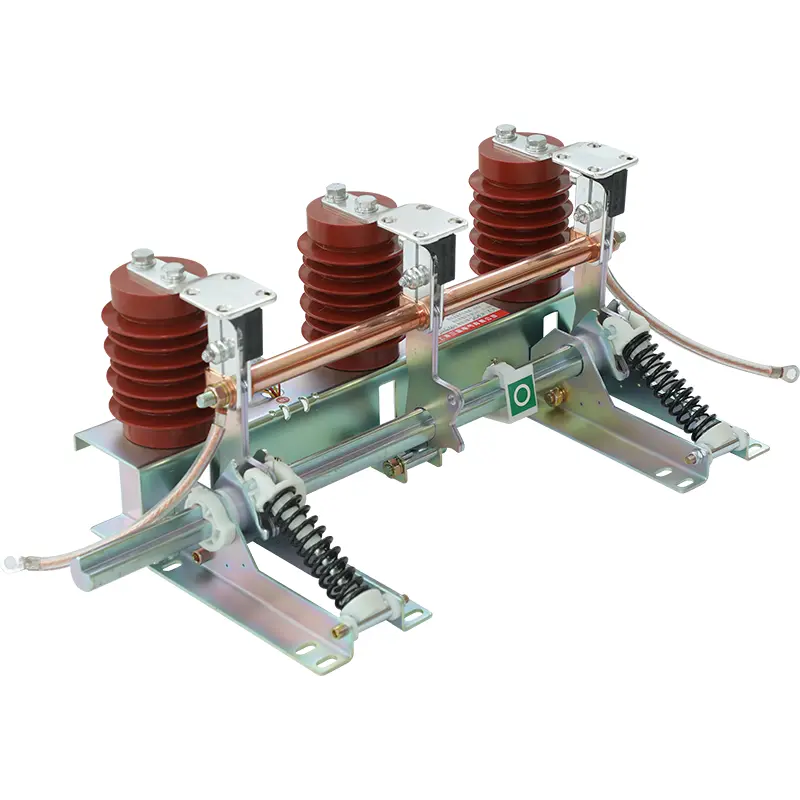

Korkeajännitteen maadoituskytkin

Kiinassa valmistettu korkeajännitekytkin. Sangaon kytkintä käytetään oikosulun virran sammuttamiseen, ja siinä on tietty oikosulkukapasiteetti sekä dynaaminen lämpöstabiilisuus. Koska sen ei tarvitse rikkoa kuormavirtaa ja oikosulkuvirtaa, ei ole kaaren sammutuslaitetta. Maadoituskytkimen alaosa on yleensä kytketty maadoituspisteeseen virran muuntajan läpi. Nykyinen muuntaja voi tarjota signaaleja releiden suojaamiseksi.

Maajakytkimien rakenteita on monia. Mukaan lukien yksinapa, kaksinkertainen napa ja kolmen navan maadoituskytkimet. Yhden navan maadoituskytkimiä käytetään vain neutraalissa pisteen maadoitusjärjestelmissä. Kaksoisnapa- ja kolme naparakennetta käytetään neutraalissa pisteissä maadoittamattomissa järjestelmissä, ja ne ja ne ja ne ja ne ja ne jakavat toimintamekanismin.

Kytkimen korkeajännitekytkintä käytetään jäljellä olevan varauksen maadoittamiseen sen jälkeen, kun virtajohto on irrotettu virtalähteestä. Vaikka katkaisija ja eristys katkaistiin tai avataan piiri, jäännösvaraus pysyy edelleen piirissä. Maadoituskytkintä käytetään yleensä varauksen vapauttamiseen.

Korkeajännitteisessä maadoituskytkimessä on nopeasti toimiva sulkemismekanismi. He voivat suojella teknikkoja ja työntekijöitä, kun epänormaaleja virtauksia esiintyy. Ne on suunniteltu kestämään oikosulkuja; Ne voidaan myös moottoroida. Esimerkiksi korkeajännitteen maadoituskytkimet ja nopeat maadoituskytkimet. Sähköaseman maadoituskytkin pystyy tuottamaan oikosulun, suojaamalla siten muita sähkölaitteita vaurioilta. Sitä käytetään yhdessä useiden korkeajännitekytkinlaitteiden kanssa ja sitä voidaan käyttää myös suojalaitteena korkeajänniteastikkeen kunnostamisessa.

Maadoituskytkin, katkaisija ja eristämiskytkin on kaikki kytketty renkaan pääyksikköön (RMU). Jos piiri on irrotettava tai irrotettava huolto- tai muista syistä, on noudatettava näiden kolmen laitteen (maadoituskytkin, katkaisija ja eristämiskytkin) oikea käyttöjakso. Jos oikeita vaiheita ei noudateta, piiri ja laitteet eivät vain vaurioitu, vaan myös vaarassa. Näiden komponenttien täydellisen asentamisen avulla voit ottaa yhteyttä GIS -kytkentälaitteiden valmistajaan ElecSpareen tarjotaksesi luotettavia eristysvälineitä laitteillesi.

Maadoituskytkimet ja irrottajat yhdistetään usein yhdeksi laitteeksi. Tässä tapauksessa katkaisin on varustettu maadoituskytkimellä pääkontaktien lisäksi, jota käytetään irrottajan yhden pään maaliin avaamisen jälkeen. Pääkontaktit ja maadoituskytkimet ovat yleensä mekaanisesti lukittuja, jotta maadoituskytkintä ei voida sulkea, kun katkaisin on suljettu, eikä pääkontakteja ei voida sulkea, kun maadoituskytkin on suljettu.

Maadoituskytkimet voidaan jakaa avoimiin ja suljettuihin tyyppeihin. Avoimen maadoituskytkimen johtava järjestelmä altistetaan ilmalle, kuten katkaisin; Suljetun maadoituskytkimen johtava järjestelmä on suljettu elävään SF6: een tai eristävään väliaineeseen (kuten öljy).

Sähköaseman maadoituskytkimen painopiste on paljon pienempi kuin yleisön, ja se ei ole yhtä turvallisuussuuntautunut kuin matalajännitejärjestelmä. Se keskittyy enemmän virtalähteen luotettavuuteen, suojan luotettavuuteen ja vaikutuksiin laitteisiin oikosulun sattuessa. Koska nykyinen polku on pääasiassa maadoittumisen estäminen, maadoitusjärjestelmän valinta vaikuttaa vain yleisimmän faasin amplitudiin.
